Tvarování rolí

Ohýbání podél válečků

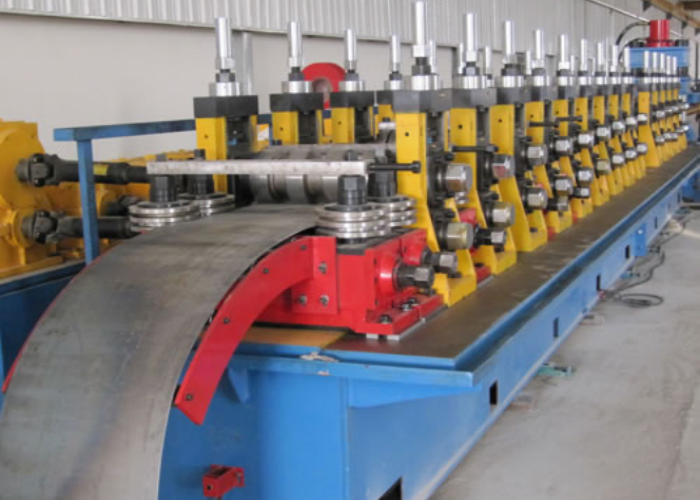

Tvarování válcováním, také známé jako válcování, je proces válcování, který nepřetržitě ohýbá dlouhý pás kovového plechu (obvykle stočená ocel) do požadované oblasti průřezu. Pás prochází několika sadami válců namontovaných na souvislých stojanech, přičemž každá sada provádí pouze přírůstkové části ohybu, dokud není dosaženo požadované plochy průřezu (profilu). Válcování je ideální pro výrobu dlouhých, velkoobjemových dílů s konstantním tvarem profilu.

Přehled

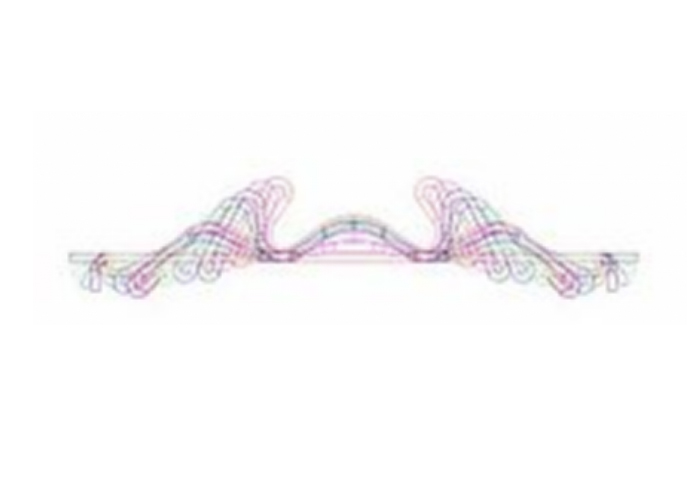

Vzor

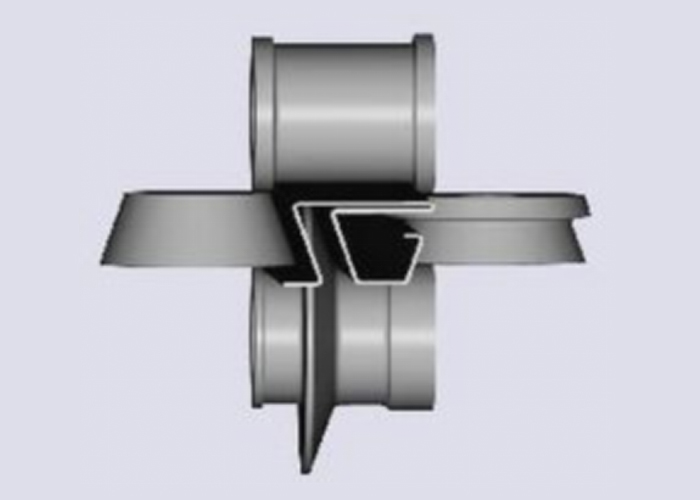

Profily lze vyrábět v různých tvarech průřezu, ale každý tvar vyžaduje pečlivě navrženou sadu válcových matric. Konstrukce role začíná vzorem, což je sekvence průřezů profilů, jeden profil na sadu válečků. Profil válce je pak odvozen z profilu vzoru. Kvůli vysokým nákladům na sady válců se počítačové simulace často používají k vývoji nebo ověření konstrukce válců a optimalizaci procesu tváření, aby se minimalizoval počet válcovacích stojanů a namáhání materiálu v konečném produktu.

Válcované profily mohou nabízet výhody oproti extrudovaným profilům podobného tvaru. Válcované díly mohou být lehčí a tenkostěnné než díly vyráběné vytlačováním a jsou pevnější díky mechanickému zpevnění za studena. Díly lze povrchově upravovat nebo lakovat. Kromě toho je proces válcování rychlejší a energeticky účinnější než extruze.

Stávající stroje pro válcování mohou vyrábět profily různých velikostí a tlouštěk materiálu pomocí stejných válců. Změny velikosti se dosahují ručním nastavením nebo počítačem řízeným změnou vzdálenosti mezi válečky, což umožňuje rychlé změny. Tyto specializované frézy jsou běžné v lehkém rámovacím průmyslu, který používá kovové čepy a kolejnice standardizovaných profilů a tlouštěk.

Například jedna válcovna může vyrábět kovové svorníky z pozinkovaných ocelových plechů v různých tloušťkách (např. 20 až 12 ga) s různými velikostmi pásu (např. 3-5/8 palce až 14 palců), velikostmi přírub (např. 1-3/8 palce až 2-1/8 palce, 3 palce) a/8 velikostí okraje (3 palce), v.).

Linky pro válcování lze nastavit v různých konfiguracích pro děrování a řezání dílů v nepřetržitém provozu. Pro řezání dílů na délku může být linka nakonfigurována tak, aby používala předem nařezané matrice, přičemž jednotlivé polotovary procházejí válcovacím strojem, nebo dodatečně nařezané matrice s odříznutím profilu po procesu válcování.

Prvky, jako jsou otvory, zářezy, embosování nebo střižené tvary, mohou být přidány děrováním na válcovací lince. Tyto vlastnosti součásti lze aplikovat v aplikaci předděrování (před zahájením tvarování válců), v aplikaci děrování ve střední linii (uprostřed linky/procesu tváření válců) nebo po děrování (po dokončení tváření válců).

Některé válcovací linky zahrnují pouze jednu z těchto aplikací, děrování nebo řezání, zatímco jiné integrují některé nebo všechny tyto aplikace do jediné linky.
