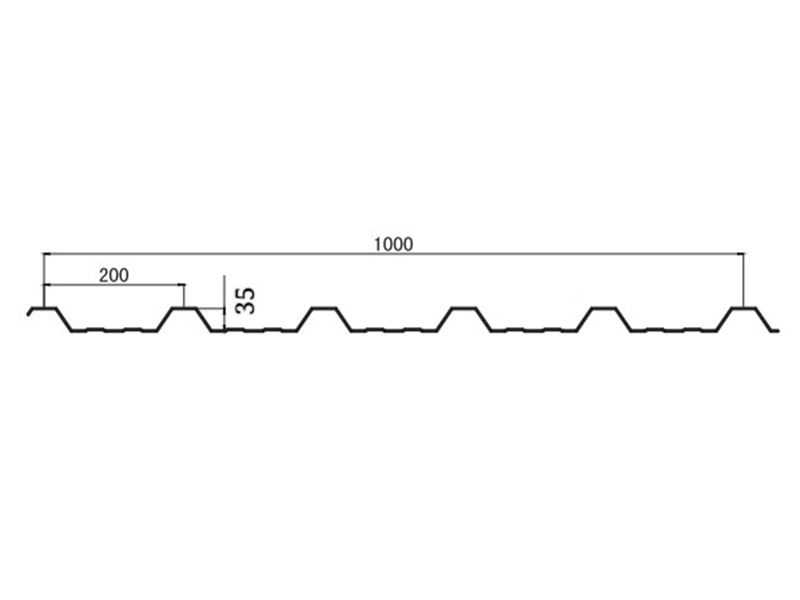

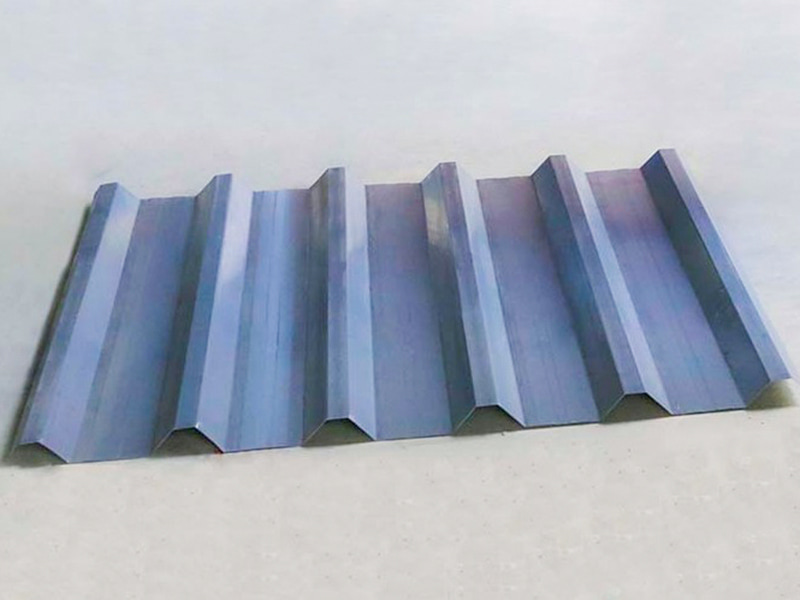

Vysokorychlostní stroj na válcování střešních plechů je plně automatický stroj na zpracování plechu navržený speciálně pro stavebnictví. Jeho hlavní funkcí je plynulé a vysokorychlostní válcování kovových svitků (jako je ocel s barevným povlakem, galvanizovaná ocel a hliník-hořčík-manganová ocel) do střešních panelů se specifickými tvary průřezu (jako je vlnovka, lichoběžník a stojatá drážka). Vyznačuje se vysokou rychlostí (typicky ≥30 m/min), vyznačuje se vysokou účinností, vysokou přesností a nízkými ztrátami, což z něj činí klíčové výrobní zařízení pro střešní konstrukce velkých ocelových konstrukcí, jako jsou továrny, letiště a stadiony.
Jiangyin Hailong Machinery Factory je Vysokorychlostní stroj na tváření plechů na střechy Dodavatel v Číně. S více než 1200 vztahy se zákazníky obsluhujeme řadu průmyslových odvětví zakázkovým zařízením pro válcování profilů, dodáváme Vysokorychlostní stroj na tváření plechů na střechy na prodej.
Základní funkce a technické vlastnosti:
1. Vysokorychlostní kontinuální tváření
Provozní rychlost: 30-150 m/min (3-5krát vyšší než u konvenčních válcovacích strojů)
Pohon: Servomotor se synchronním ovládáním (každý válec je poháněn nezávisle)
Výhody: 5 000-15 000 m2 střešních panelů lze vyrobit za 8 hodin, splňujících požadavky na rychlou výstavbu velkých projektů.
2. Vysoce přesné řízení průřezu
Přesnost tvarování: ±0,5 mm/metr (zajišťuje těsné spoje střechy)
Klíčové technologie:
CNC broušení válců (přesnost ±0,01 mm)
Online systém měření tloušťky laserem s uzavřenou smyčkou (kompenzace kolísání tloušťky desky v reálném čase)
Dynamické hydraulické příčné polohování (zabraňuje odchylce)
3. Inteligentní automatizace
Automatický systém výměny matrice (volitelný): Přepíná mezi různými typy desek (např. 760 → 820) během 15 minut.
IoT Remote Monitoring: Sběr dat v reálném čase (rychlost, poruchovost, výstup) a podpora mobilní správy.
Automatický mazací systém: Přesně stříká mazivo na válečky, aby se snížilo opotřebení.
Základní struktura:
Vyrovnávací jednotka odvíjení: Hydraulický odvíječ 17-válcový rovnačka (eliminuje namáhání cívky a zajišťuje chybu rovinnosti ≤1 mm/m² na hlavě a na konci listu)
Servopodavač: Kodér s přítlačnými válečky, přesnost podávání ±0,3 mm (zajišťující přesné umístění řezu v každé sekci)

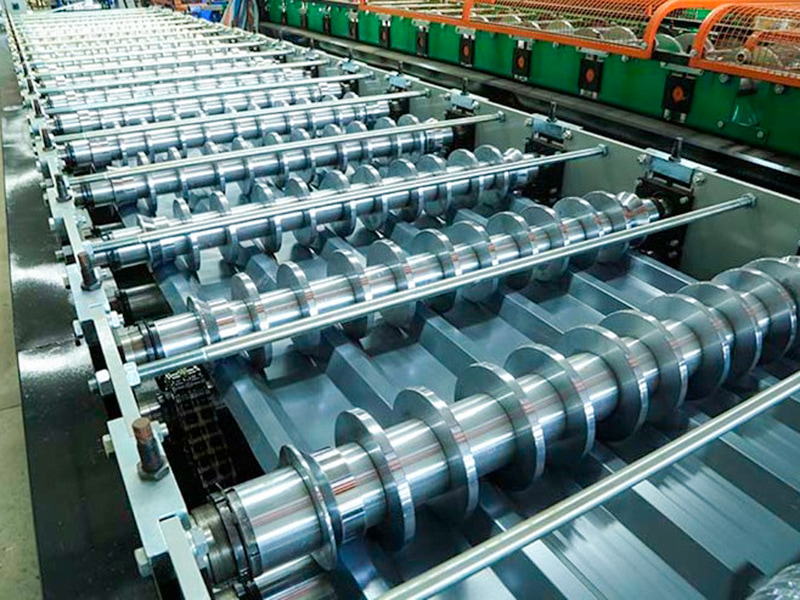

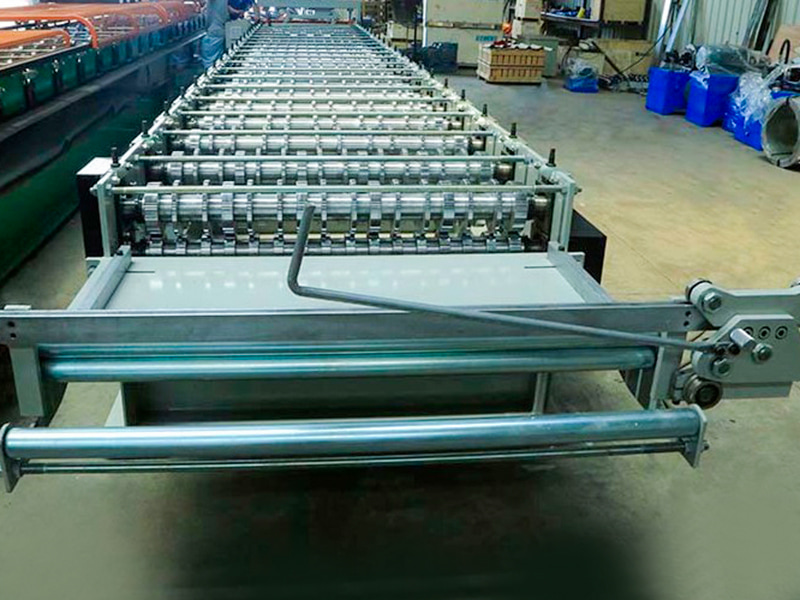

Tvářecí stroj (jádrová jednotka): 20-30 sad válců uspořádaných ve stupňovitém vzoru, rozdělených do částí pro hrubé tváření, dokončovací práce a velikosti
Hydraulický řezací systém: Letmé nůžky/pneumatické nůžky (nepřetržité při řezání, otřepy ≤0,1 mm)

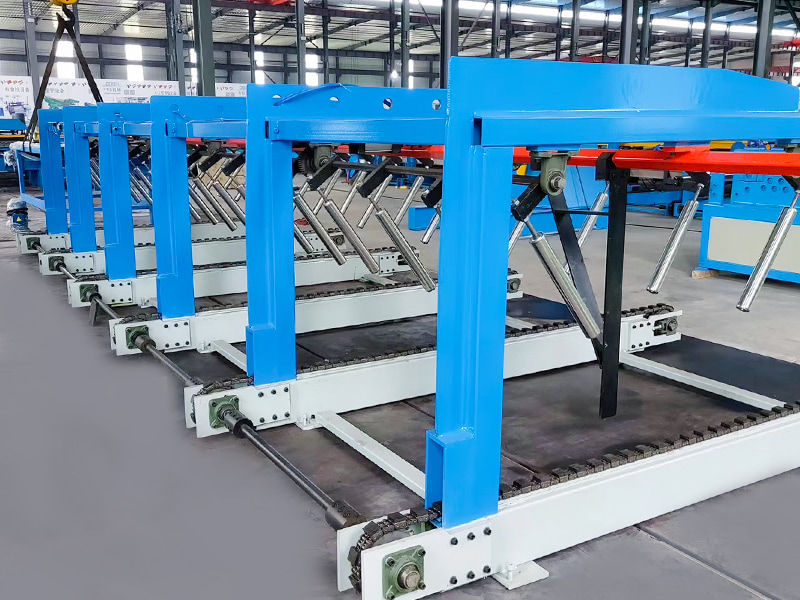

Podpora vykládání: Tvarovací konzolový dopravník s proměnnou frekvencí (zabraňuje poškrábání a hromadění hotových plechů)
Řídicí skříň: Průmyslové PC PLC (řada Siemens 1500), podporující přístup k databázi plechových materiálů
| Technické parametry | ||
| Položka | Parametr | Poznámka |
| Základna stroje | Národní norma č.36 I-nosníková ocel | Celková svařovací struktura |

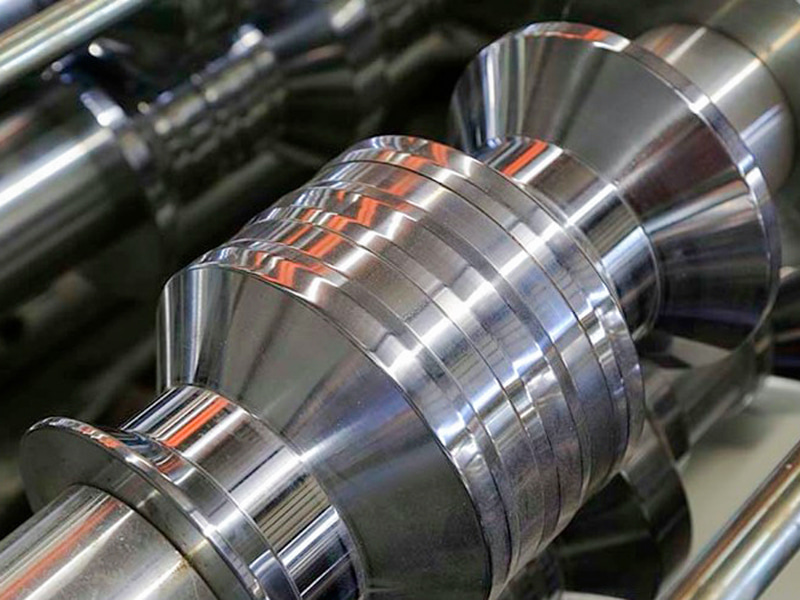

| Materiál válečku | Cr12MoV | Vakuové kalení |
| Hlavní hřídel | φ80，45# Ocel | Kalení a temperování |
| Formování skupin | 20 | |
| Výkon hlavního motoru | 11 kW | |
| Způsob pohonu | Řetězový pohon | |
| Režim Cut-Off | Hydraulické vypínání | Výkon motoru hydraulické stanice je 5,5 kW |
| Řezaná čepel | Cr12MoV | Kalené, HRC58-62 |
| Odvíječ | Náklad 10 tun, s nakládací plošinou | Výkon motoru hydraulické stanice je 5,5 kW |
| Řídicí systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková délka výrobní linky | Kolem 20 metrů | |
| Hmotnost zařízení | Kolem 8 tun | |
| Tloušťka suroviny | 0,3-0,8 mm | Q235 galvanizovaná cívka |
| Rychlost výroby | Více než 25 milionů/min | |
