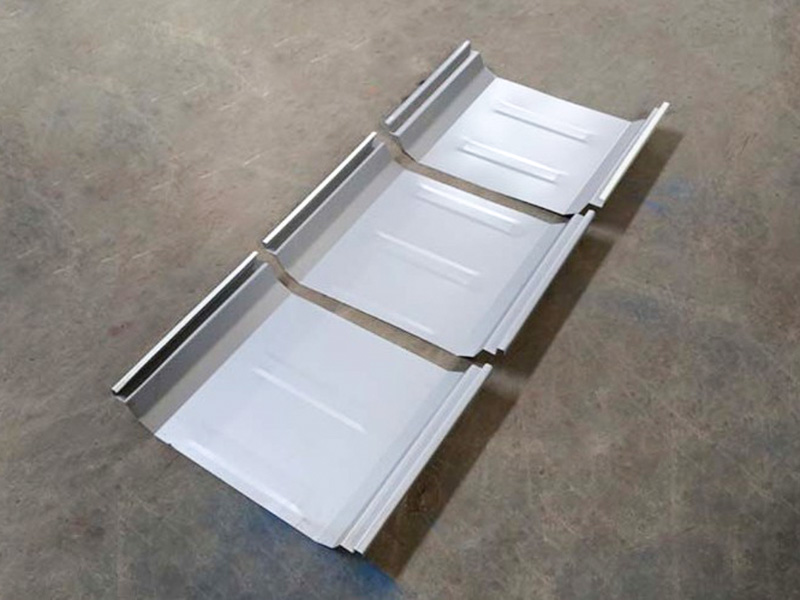

Ve srovnání s běžným strojem na válcování střešních plechů má stroj na válcování se stojatou drážkou menší velikost těla, ale válcovací nástroje jsou pokročilejší. Za prvé, stroj na válcování se stojatou drážkou může vyrábět kovové střešní panely z předem potažené oceli, galvanizované oceli, zinko-hliníkových/zinkovo-hliníkových panelů a příležitostně hliníkových panelů. Stroj na válcování se stojatou drážkou ve skutečnosti vyrábí skryté spojovací prvky nebo skryté upevňovací střešní panely, které jsou na americkém trhu velmi oblíbené. Na čínském trhu zákazníci obvykle najdou stroje na válcování se stojatou drážkou 470 a 820 a na severoamerickém trhu, zejména na mexickém, je lidé rádi pojmenovávají LR18 / KR18 nebo LR24 / KR24 stroje na válcování se stojatou drážkou. Nejoblíbenějším strojem na tváření rolí se stojatou drážkou je navíc střešní panel se skrytými spoji se stojatou drážkou 610.

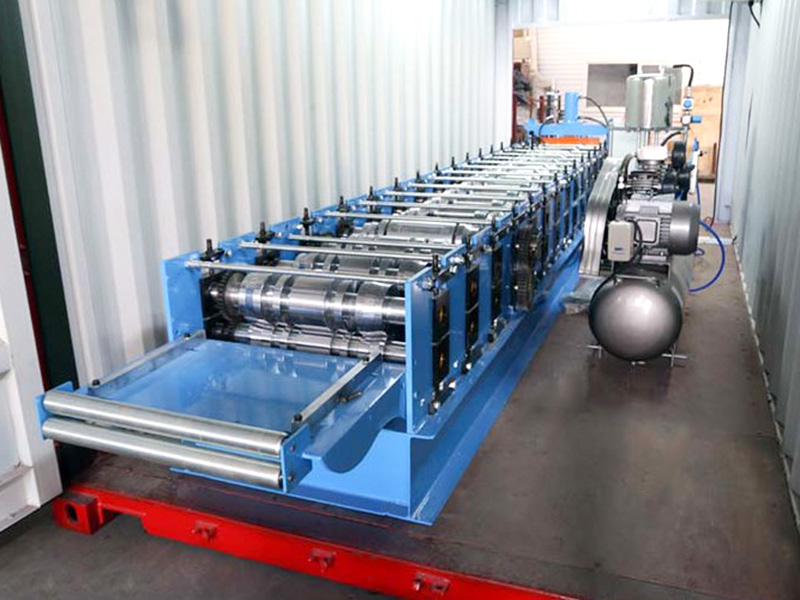

Jiangyin Hailong Machinery Factory je YX66-470 Vysoce specifický stroj na tváření rolí se stojatým švem Dodavatel v Číně. S více než 1200 vztahy se zákazníky obsluhujeme řadu průmyslových odvětví zakázkovým zařízením pro válcování profilů, dodáváme YX66-470 Vysoce specifický stroj na tváření rolí se stojatým švem na prodej.
Mezi základní komponenty obvykle patří:
Nakladač/Odvíječ: Nakládá a odvíjí kovové svitky.
Vodicí/vyrovnávací zařízení: Zajišťuje, aby pás vstoupil do tvářecí oblasti rovně.

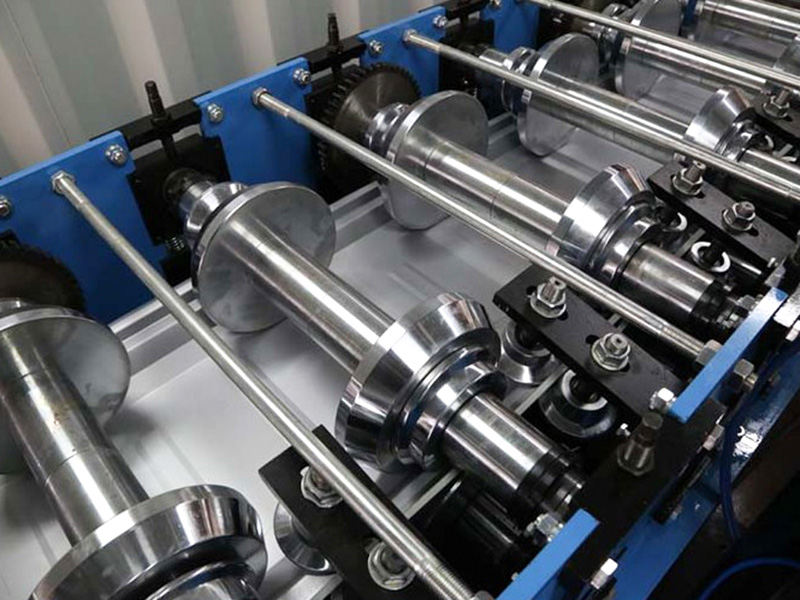

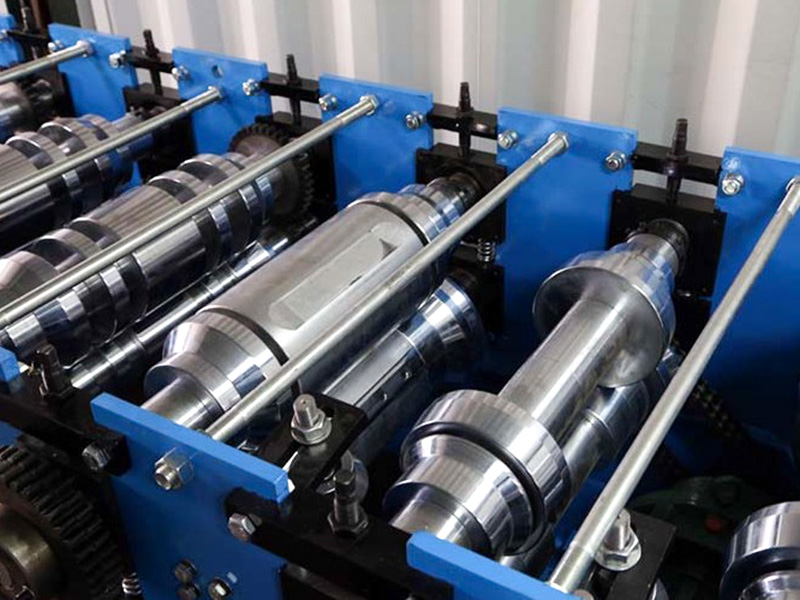

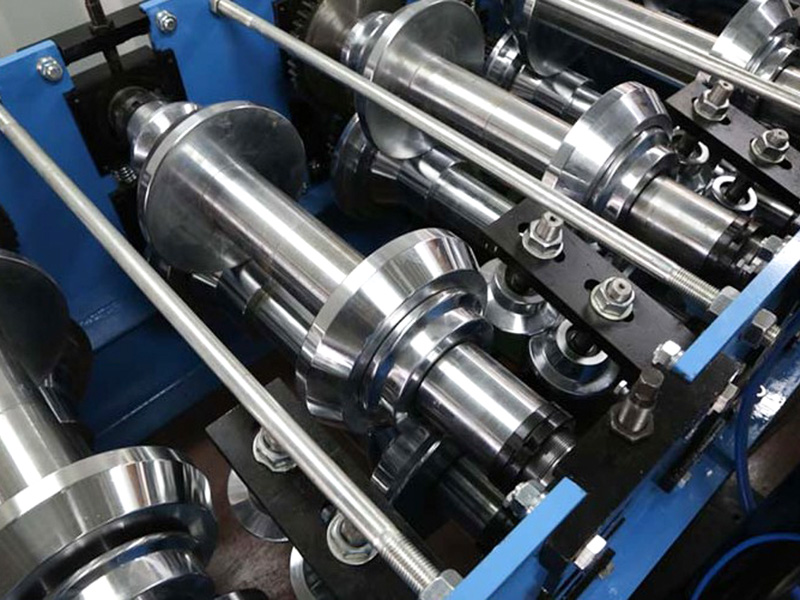

Vícestojanový tvarovací rám: Základní komponenta, každý rám obsahující jeden nebo více párů horních a spodních tvarovacích válců, je zodpovědná za postupné ohýbání kovu.
Děrovací jednotka: Automatické hydraulické lisování a tvarování. Různé raznice lze nakonfigurovat tak, aby splňovaly různé požadavky na lisování.

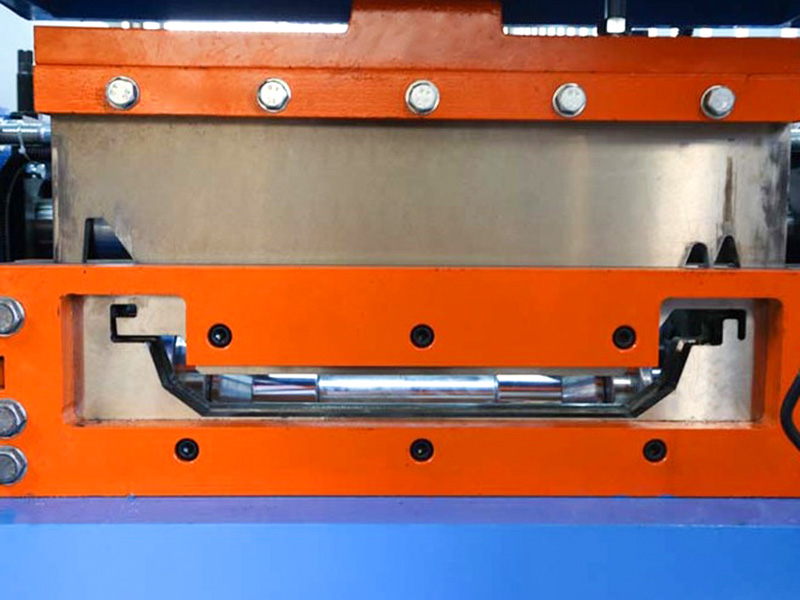

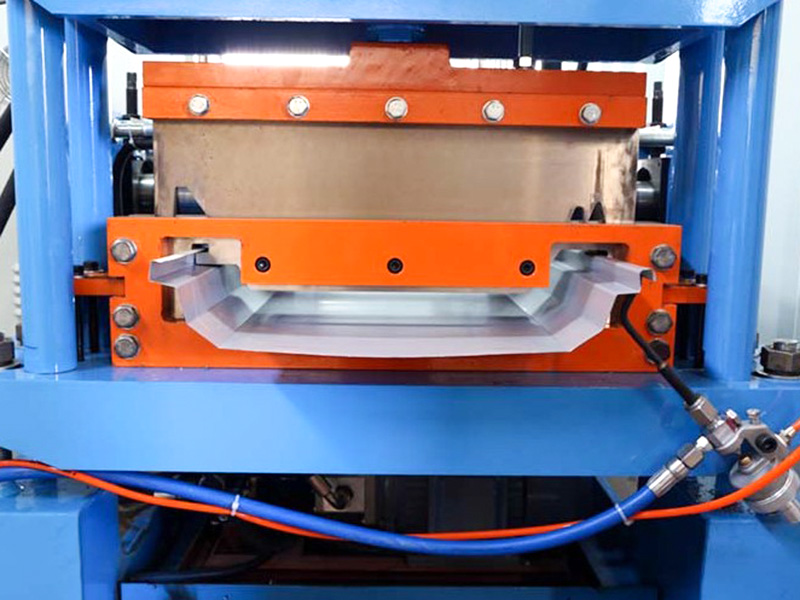

Řezací zařízení: Typicky hydraulické létající nůžky nebo dorazové nůžky, které přesně řeže listový materiál na požadovanou délku, zatímco se pohybuje.
Systém vykládání/stohování: Shromažďuje a stohuje vytvořené a nařezané listy.
Řídicí systém (PLC): Řídí provozní rychlost celé výrobní linky, délku řezu a počítání.
Klíčové vlastnosti a aplikace tohoto zařízení:
Vysoce specifické: Válcové matrice jsou navrženy na základě přesných požadavků na tvar průřezu a rozměrové požadavky vlnitého plechu YX36.5-780, což zajišťuje přesné parametry finálního produktu, jako je výška zvlnění, rozteč zvlnění a efektivní šířka.
Efektivní výroba: Je možný nepřetržitý provoz s produkční rychlostí obvykle v rozmezí 15-30 metrů za minutu nebo vyšší, takže je vhodný pro projekty velkého rozsahu.
Materiálová kompatibilita: Lze zpracovávat svitky z různých materiálů (ocel, hliník) a povlaků (galvanizované, barevně potažené PVDF/Polyester/SMP, atd.), s tloušťkou typicky od 0,4 mm do 1,0 mm (v závislosti na možnostech zařízení).
Přesné řezání: Díky vysoce výkonnému řezacímu systému je každá deska přesně nařezána na délku.
Automatizované řízení: Systém PLC umožňuje nastavování parametrů, monitorování provozu a diagnostiku poruch, což zajišťuje snadnou obsluhu.
| Technické parametry | ||
| Položka | Parametr | Poznámka |
| Základna stroje | Národní norma č.45 I-nosníková ocel | Celková svařovací struktura |
| Materiál válečku | Vysoce kvalitní ocel 45# | Jemné opracování, kalené, potažené tvrdým chromem |
| Hlavní hřídel | φ75，45# Ocel | Jemné obrábění, kalené |
| Formování skupin | 18 | |
| Výkon hlavního motoru | 7,5 kW | |
| Způsob pohonu | Řetězový pohon | |
| Režim Cut-Off | Hydraulické vypínání | Výkon motoru hydraulické stanice je 4,0 kW |
| Řezaná čepel | Cr12MoV | Kalené, HRC58-62 |
| Odvíječ | Náklad 5 tun, S nakládací plošinou | Výkon motoru hydraulické stanice je 2,2 kW |
| Řídicí systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková délka výrobní linky | Kolem 18 metrů | |
| Hmotnost zařízení | Kolem 6 tun | |
| Tloušťka suroviny | 0,4-0,8 mm | Q235 galvanizovaná cívka |
| Rychlost výroby | 12~15 m/min | |
