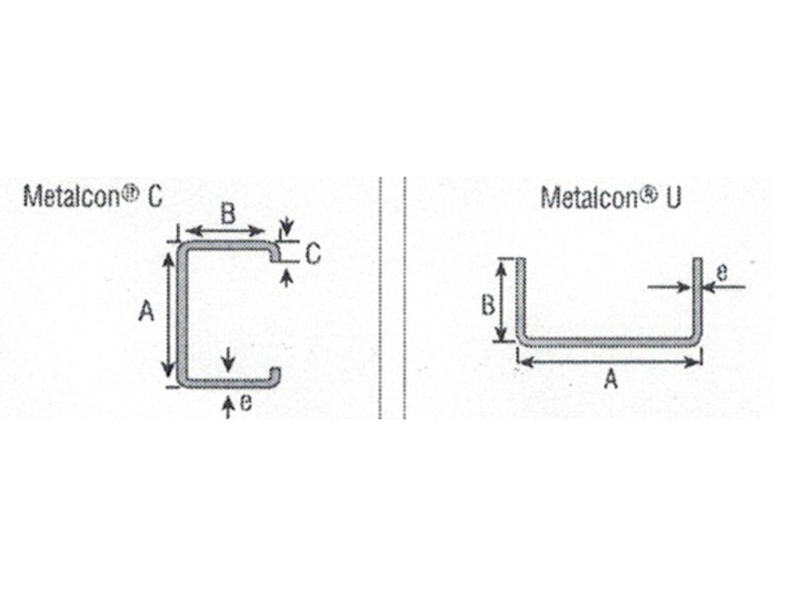

Stroj na válcování vaznic typu C/U 80-300 je automatizovaný stroj speciálně navržený pro kontinuální výrobu vaznic ve tvaru C a U pro stavební konstrukce. Využívá technologii tváření za studena k nepřetržitému a přesnému ohýbání kovových svitků při pokojové teplotě, čímž se nakonec vyrobí ocelové vaznice ve tvaru C a U potřebné pro stavební konstrukce. Jedná se o základní zařízení pro efektivní a ekonomickou výrobu klíčových konstrukčních součástí v moderních ocelových konstrukcích.
Jiangyin Hailong Machinery Factory je Typ 80-300 Plně automatický stroj na tváření vaznic CU Dodavatel v Číně. S více než 1200 vztahy se zákazníky obsluhujeme řadu průmyslových odvětví zakázkovým zařízením pro válcování profilů, dodáváme Typ 80-300 Plně automatický stroj na tváření vaznic CU na prodej.
Základní komponenty (výrobní linka):
Odvíječ: Podporuje a odvíjí kovovou cívku.
Vyrovnávač: Eliminuje vnitřní pnutí, zvlněné okraje a další defekty vzniklé během procesu navíjení, čímž zajišťuje vstup plochého pásu do válcovacího stroje.
Vodítko/Podavač: Přesně podává plochý pás do válcovacího stroje.

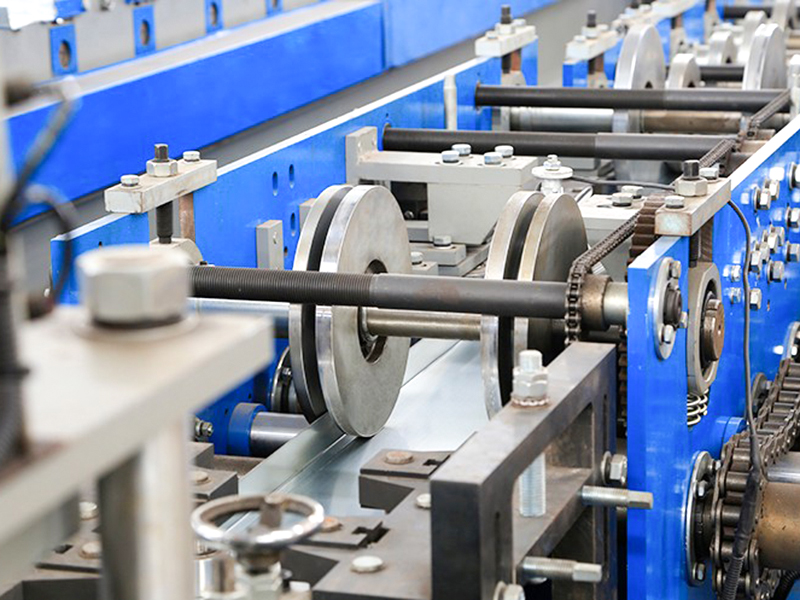

Válcovací stroj: Nejkritičtější součást. Skládá se z několika sad (obvykle desítek) válcovacích válců uspořádaných za sebou. Každá sada válců aplikuje na pás specifickou ohybovou akci a postupně jej deformuje, aby vytvořila přesný průřez ve tvaru C nebo U.

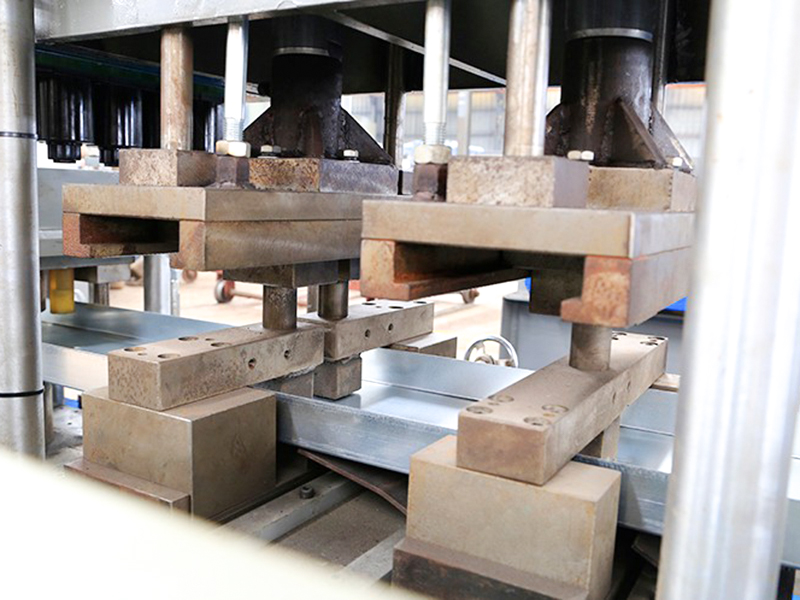

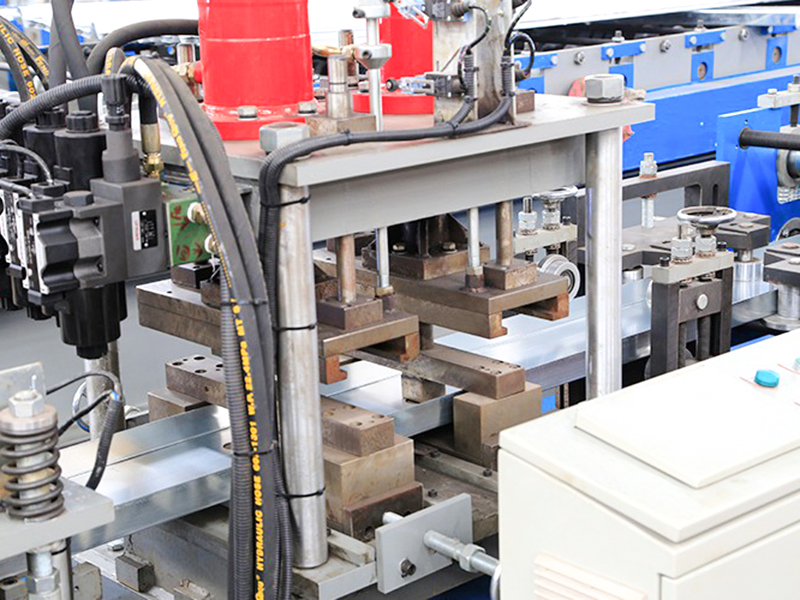

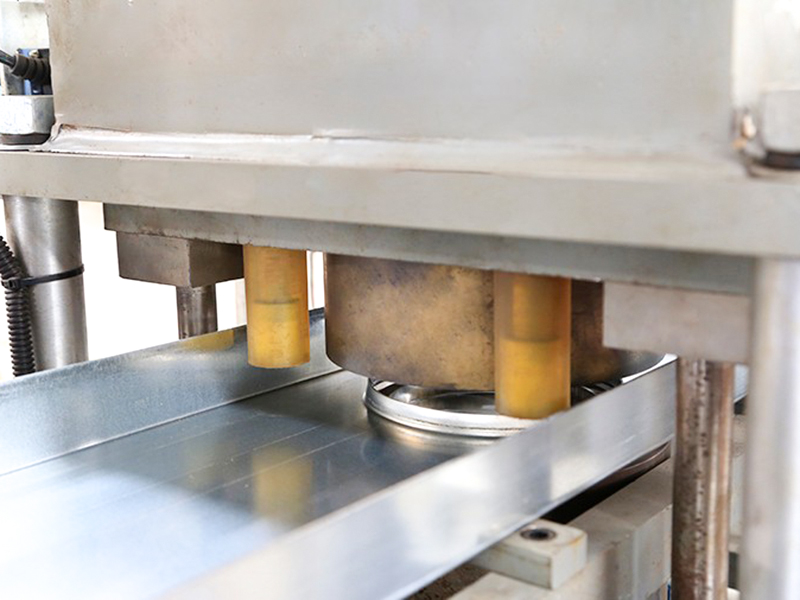

Děrovací/srážecí zařízení (volitelné): Vysekává spojovací otvory nebo řeže rohy vaznic během nebo po tvarování.

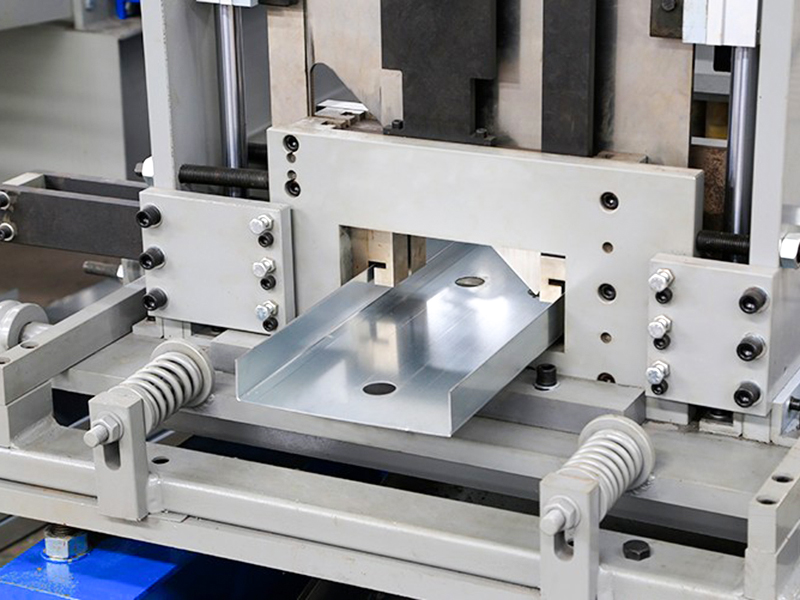

Řezací zařízení: Přesně řeže spojitě tvarované vaznice ve tvaru C/U na předem určené délky. Mezi běžné metody patří hydraulické létající pily (řezání za pohybu materiálu) nebo hydraulické/pneumatické děrování.
Výstupní regál/sběrač: Přijímá a úhledně skládá hotové řezané vaznice.
Hlavní výhody:
Vysoká účinnost: Nepřetržitá výroba, vysoká rychlost a vysoký výkon.
Vysoká přesnost: Tvarovací válce zajišťují vysoce konzistentní velikost a tvar produktu.
Vysoké využití materiálu: Přímo využívá cívky, čímž se eliminuje prakticky žádný odpad.
Nízká spotřeba energie: Při zpracování při pokojové teplotě je spotřeba energie výrazně nižší než u válcování za tepla.
Vysoká úroveň automatizace: Celá výrobní linka může být plně automatizována, což snižuje náklady na pracovní sílu.
Flexibilita: Nahrazením různých sad tvářecích válců může stejný stroj vyrábět vaznice ve tvaru C nebo U různých velikostí (je nutné opětovné uvedení do provozu).
Nákladově efektivní: Výhody v celkové účinnosti, využití materiálu a spotřebě energie mají za následek nízké jednotkové výrobní náklady.
Aplikace:
Používá se hlavně v průmyslu ocelových konstrukcí:
Průmyslové závody (sklady, dílny)
Komerční budovy (supermarkety, showroomy)
Logistická centra
Zemědělské stavby (skleníky, farmy)
Panelové domy
| Technické parametry | ||
| Položka | Parametr | Poznámka |
| Základna stroje | Národní norma No.40 I-Beam Steel | Celková svařovací struktura |
| Materiál válečku | Cr12Mo1V1 | Vakuové kalení |
| Hlavní hřídel | φ90, 40Cr | Kalení a temperování |
| Formování skupin | 20 | |
| Výkon hlavního motoru | 25KW, Invt | |
| Převodovka hlavního pohonu | K107 (K107 spirálová převodovka) | |
| Způsob pohonu | 1,2palcový dvouřetězový pohon | |
| Režim Cut-Off | Hydraulické vypínání | Výkon motoru hydraulické stanice je 11 kW |
| Režim děrování | Hydraulické děrování | |
| Odvíječ | Náklad 5 tun, S nakládací plošinou | Výkon motoru hydraulické stanice je 2,2 kW |
| Řídicí systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková délka výrobní linky | Kolem 25 metrů | |
| Hmotnost zařízení | Kolem 12 tun | |
| Tloušťka suroviny | 3,0 mm | Q235 galvanizovaná cívka |
| Šířka suroviny | 175-480 mm | |
| Rychlost výroby | 25~30 m/min | |
