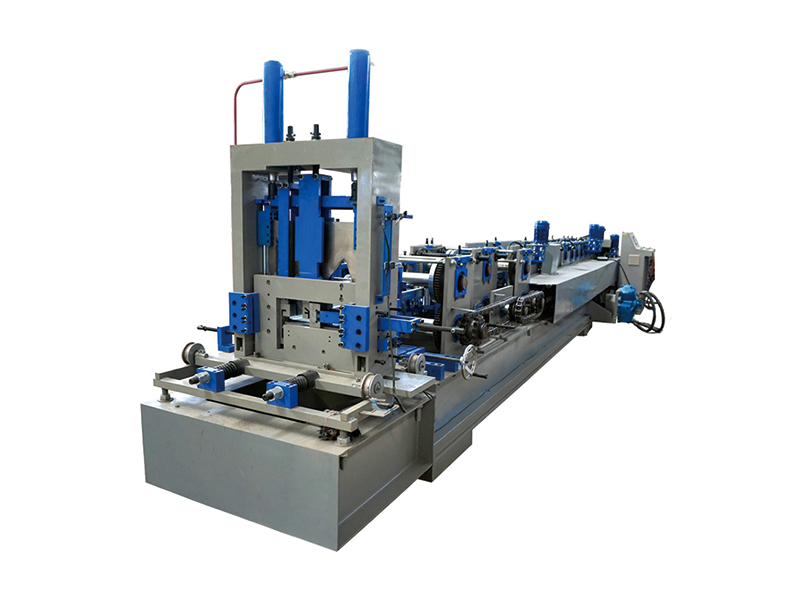

CZ Vaznice Roll Forming Machine je vysoce automatizovaný průmyslový stroj speciálně navržený pro efektivní a kontinuální výrobu vaznic průřezu C/Z. Je široce používán v konstrukcích ocelových konstrukcí, zejména ve střešních nebo stěnových systémech s velkým rozpětím, které vyžadují vyšší nosnost a stabilitu. Plně automatický stroj na válcování vaznic CZ typu 80-300 je specializovaný stroj s pokročilejší technologií a složitějším procesem tváření. Je navržen speciálně pro výrobu vysoce výkonných kompozitních vaznic CZ-profilu. Pomocí vysoce automatizovaného procesu válcování za studena (případně v kombinaci s technologií in-line spojování) kontinuálně zpracovává ocelový pás do různých CZ profilů o celkové výšce od 80 mm do 300 mm. Jeho základní hodnota spočívá v jeho schopnosti efektivně a hromadně vyrábět vysokopevnostní a vysoce stabilní vaznice potřebné pro dlouhorozponové a vysoce zatížené konstrukce. Je to životně důležité zařízení při výrobě špičkových ocelových konstrukcí. Jeho technické potíže a náklady jsou však obecně vyšší než u standardních strojů na tváření vaznic C-profilu.
Jiangyin Hailong Machinery Factory je 80-300 Typ CZ Stroje na tváření vaznic Dodavatel v Číně. S více než 1200 vztahy se zákazníky obsluhujeme řadu průmyslových odvětví zakázkovým zařízením pro válcování profilů, dodáváme 80-300 Typ CZ Stroje na tváření vaznic na prodej.
Podobně jako u stroje typu C to znamená, že zařízení má plně automatizované funkce:
Automatické podávání odvíječe: Ocelový svitek se automaticky odvíjí, vyrovnává a přivádí do tvářecí linky.

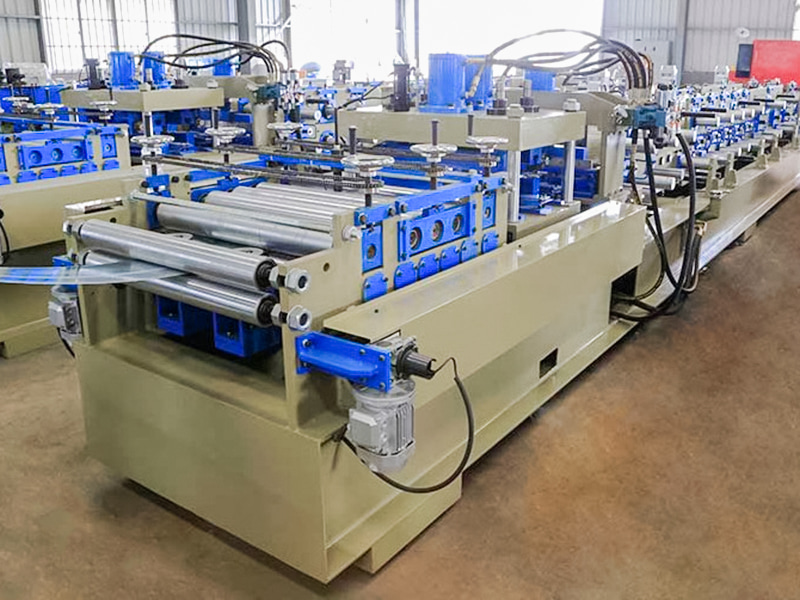

Automatické válcování: Programově řízené, víceprůchodové přesné válcování.
Automatické řezání na délku: Vysokorychlostní létající pily nebo hydraulické nůžky provádějí přesné řezání v nepřetržitém pohybu a zajišťují nepřerušovanou výrobu.
Automatické vykládání/stohování: Hotové výrobky jsou automaticky dopravovány, počítány a úhledně stohovány.

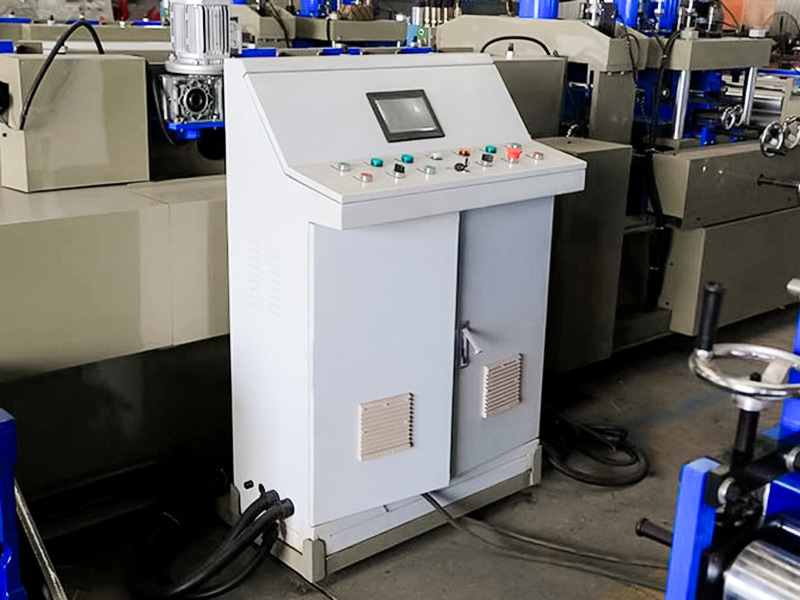

PLC Intelligent Control: Parametry (specifikace, délka, množství, pozice otvorů atd.) se nastavují pomocí dotykové obrazovky a systém automaticky provádí a monitoruje celý proces.
výhody:

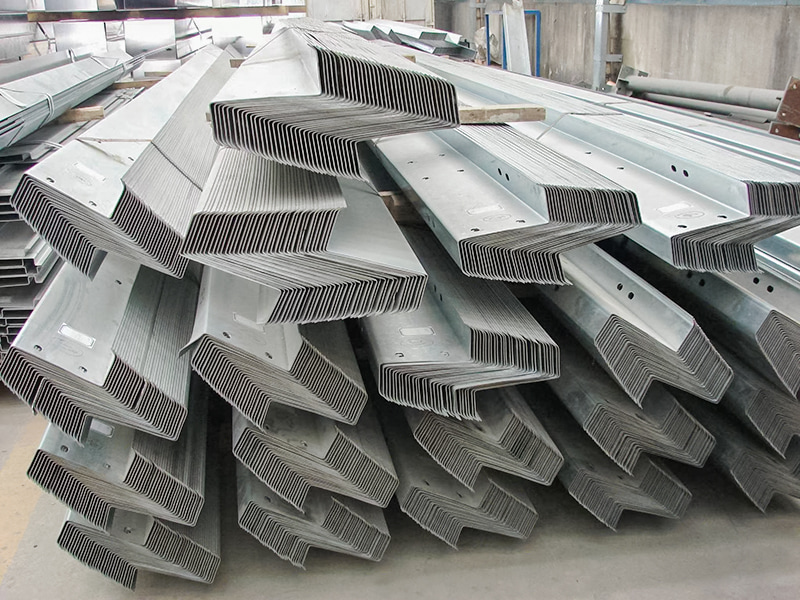

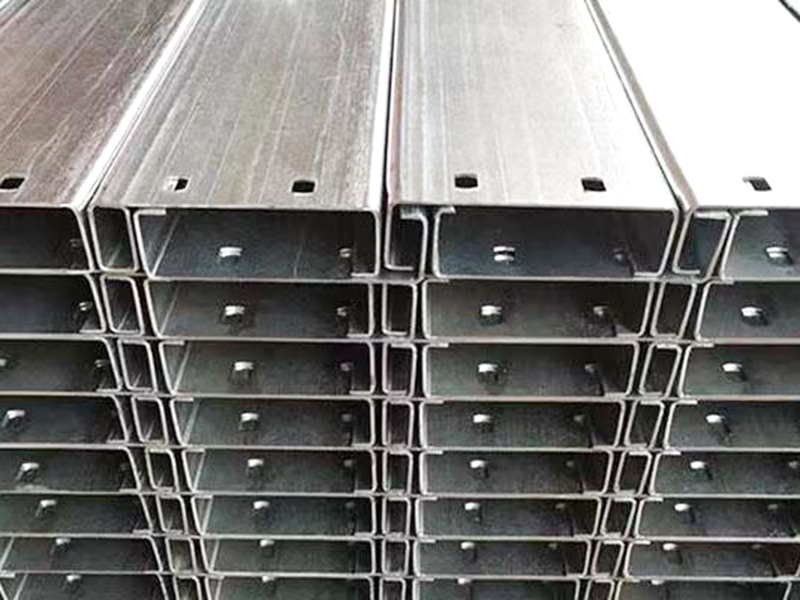

Vynikající konstrukční vlastnosti: Vyrobené vaznice CZ nabízejí pevnost a stabilitu daleko přesahující jednotlivé vaznice typu C.
Řešení s dlouhým rozpětím: Klíčová součást pro nákladově efektivní stavbu s dlouhým rozpětím.
Vysoká efektivita výroby: Plně automatizovaná kontinuální výroba splňuje požadavky na velké objemy.
Vysoká přesnost a konzistence: Řízení PLC zajišťuje rozměrovou přesnost a konzistentní kvalitu.

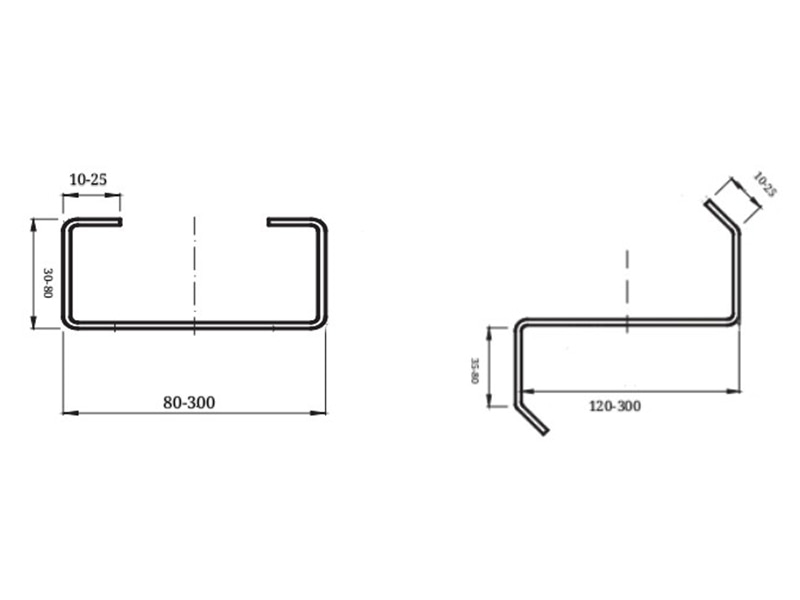

Vysoké využití materiálu: Nepřetržitá výroba snižuje množství odpadu. Flexibilita (relativní): Jediný stroj může vyrábět CZ vaznice různých specifikací ve svém jmenovitém rozsahu (výška 80-300 mm) výměnou válečkových pouzder a prováděním úprav (poznámka: výměna formy je důležitý úkol).
| Technické parametry | ||
| Položka | Parametr | Poznámka |
| Základna stroje | Národní norma No.40 I-Beam Steel | Celková svařovací struktura |
| Materiál válečku | Cr12Mo1V1 | Vakuové kalení |
| Hlavní hřídel | φ90, 40Cr | Kalení a temperování |
| Formování skupin | 20 | |
| Výkon hlavního motoru | 25KW, Invt | |
| Převodovka hlavního pohonu | K107 (K107 spirálová převodovka) | |
| Způsob pohonu | 1,2palcový dvouřetězový pohon | |

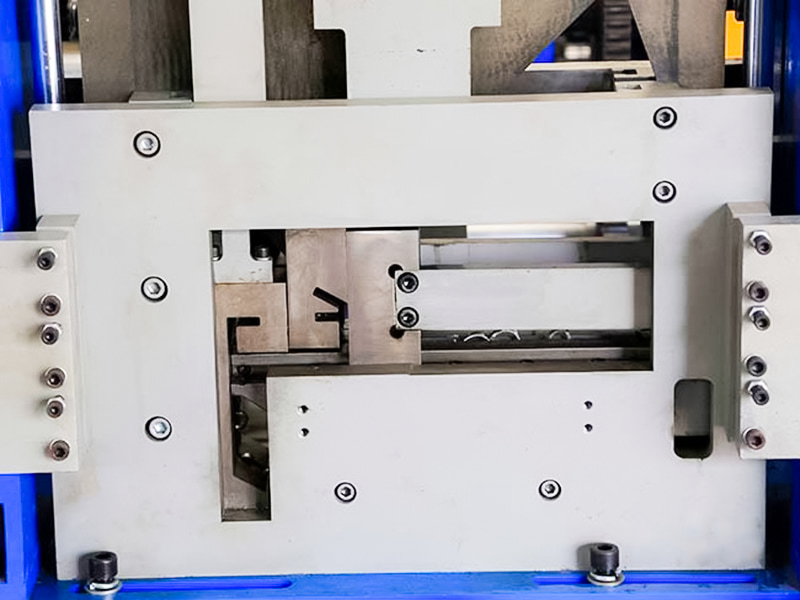

| Režim Cut-Off | Hydraulické vypínání | Výkon motoru hydraulické stanice je 11 kW |

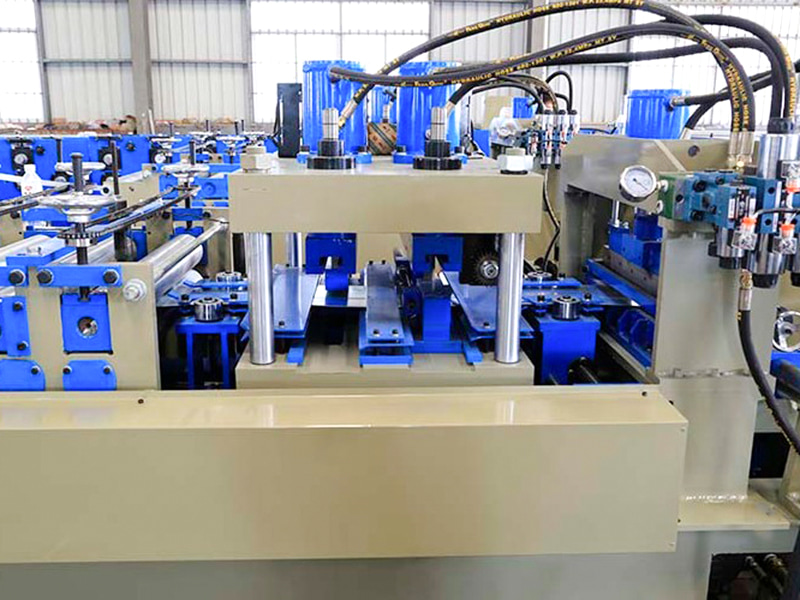

| Režim děrování | Hydraulické děrování | |
| Odvíječ | Náklad 5 tun, S nakládací plošinou | Výkon motoru hydraulické stanice je 2,2 kW |
| Řídicí systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková délka výrobní linky | Kolem 25 metrů | |
| Hmotnost zařízení | Kolem 12 tun | |
| Tloušťka suroviny | 3,0 mm | Q235 galvanizovaná cívka |
| Šířka suroviny | 175-480 mm | |
| Rychlost výroby | 25~30 m/min | |
