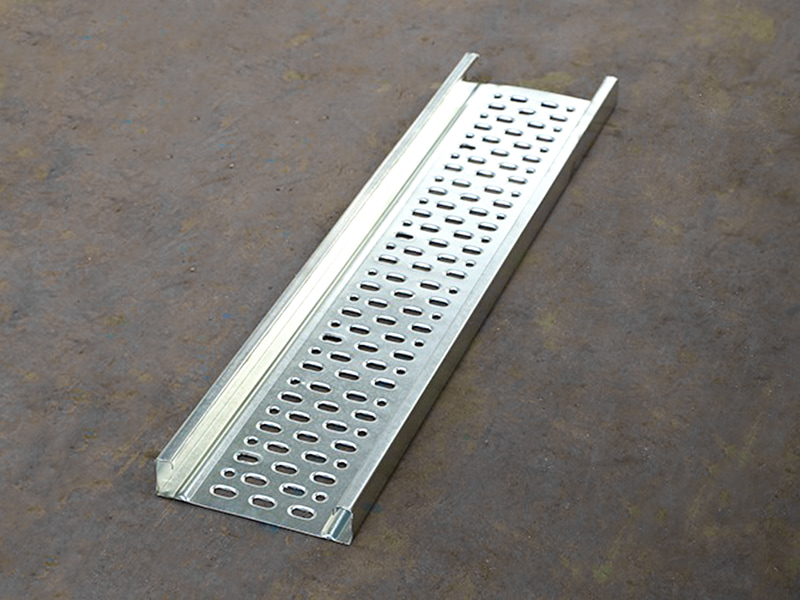

Scaffold Industry Roll Forming Machines je automatizovaný válcovací stroj speciálně navržený pro hromadnou výrobu ocelových pochozích desek (lešenářských prken) pro stavební lešení. Pomocí několika vysoce pevných válců nepřetržitě ohýbá kovové svitky (typicky uhlíková ocel Q235/Q345, tloušťka 1,5-2,5 mm) za studena do nosných konstrukčních panelů s protiskluzovými drážkami, výztužnými žebry a koncovým lemováním. To nahrazuje tradiční dřevěné panely, což výrazně zlepšuje bezpečnost konstrukce a životnost.
Jiangyin Hailong Machinery Factory je Průmyslové stroje na tváření lešení Dodavatel v Číně. S více než 1200 vztahy se zákazníky obsluhujeme řadu průmyslových odvětví zakázkovým zařízením pro válcování profilů, dodáváme Průmyslové stroje na tváření lešení na prodej.
Základní funkce a technické vlastnosti:
1) Vysokopevnostní nosná konstrukce
Podélná výztužná žebra: 3-5 lichoběžníkových žeber zvyšuje pevnost v ohybu (nosnost ≥ 1 tuna/㎡).
Koncové lemování ve tvaru U: Zabraňuje pořezání pracovníků a zvyšuje tuhost hran.
Protiskluzový design: Povrch má diamantové nebo kruhové protiskluzové hřebeny (≥ 1,2 mm na výšku) s koeficientem tření > 0,5.
2) Efektivní kontinuální výroba
Rychlosti linky se pohybují od 20 do 40 m/min, přičemž jeden stroj je schopen vyrobit více než 3 000 m2 oceli za den (ekvivalent výměny 6 000 kusů dřeva).
Automatické řezání na požadovanou délku umožňuje vlastní délky od 1,0 m do 3,0 m s přesností ±1 mm.
3) Kompatibilita s korozí
Podklad je předem natřen epoxidovým základním nátěrem nebo žárově zinkován (zinkový povlak ≥ 60 μm), aby nedošlo k poškození povlaku během procesu tváření.
Volitelná online stříkací jednotka poskytuje oboustrannou ochranu proti korozi (vhodná pro vlhké, kyselé a alkalické prostředí).
Součásti základního vybavení:
Odvíječ pro velké zatížení: Kapacita pro 5-8 tunové ocelové svitky, hydraulická expanze cívek a automatické centrování, s ovládáním tahu, aby se zabránilo deformaci.

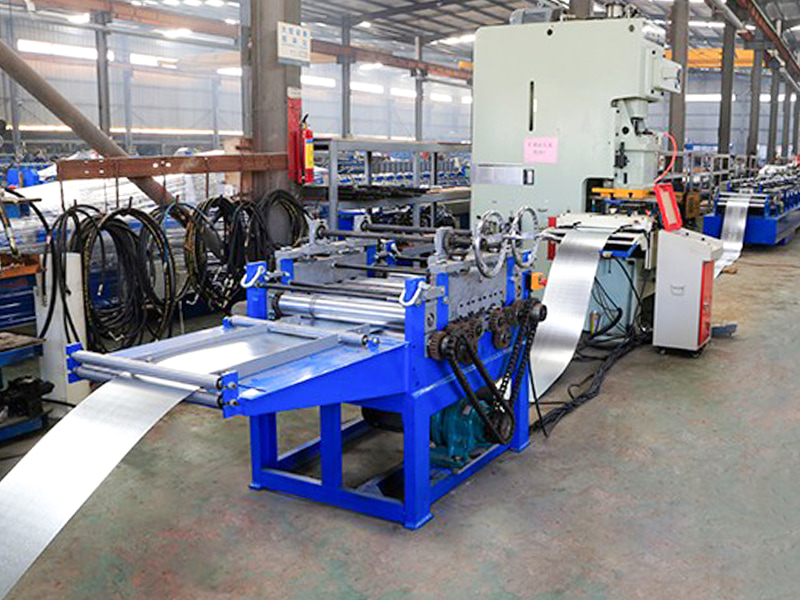

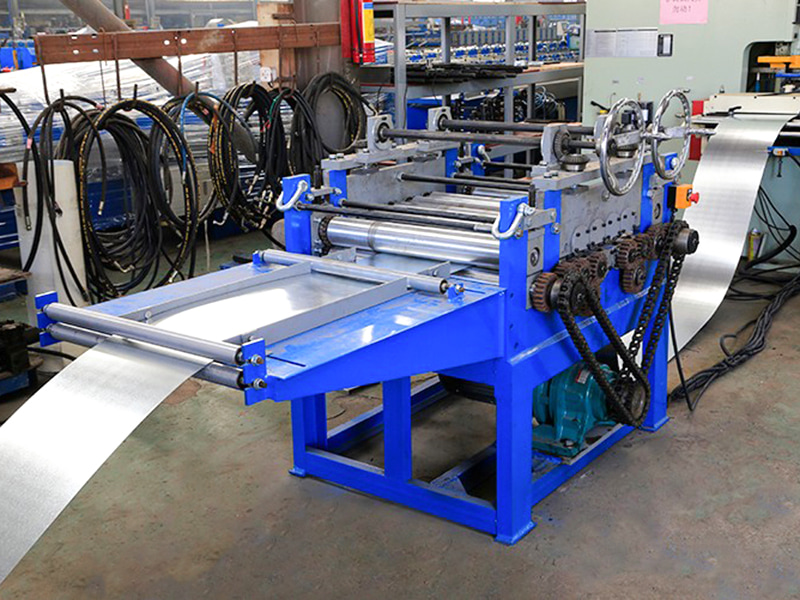

Devítiválcový vyrovnávač: Eliminuje vnitřní pnutí cívky a zajišťuje rovinnost podkladu (≤ 2 mm/m).

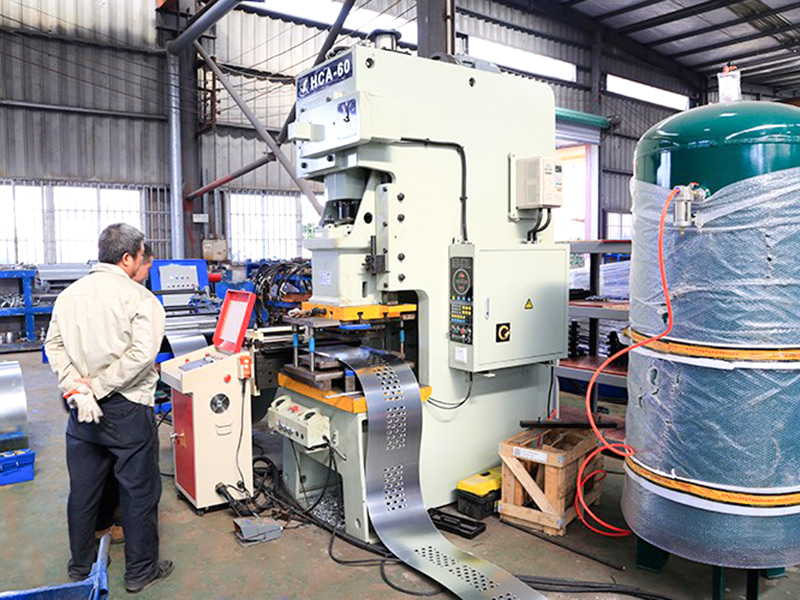

Děrovací/řezací jednotka: Současně děruje připojovací otvory (pro ukotvení a upevnění) a drenážní otvory (pro zabránění hromadění vody) s přesností rozteče otvorů ±0,5 mm.
Protiskluzový systém vytváření vzoru (jádrový modul): Využívá hydraulické razníky nebo válečkové embosování s tlakovou zpětnou vazbou v reálném čase, která řídí konzistenci hloubky vzoru.

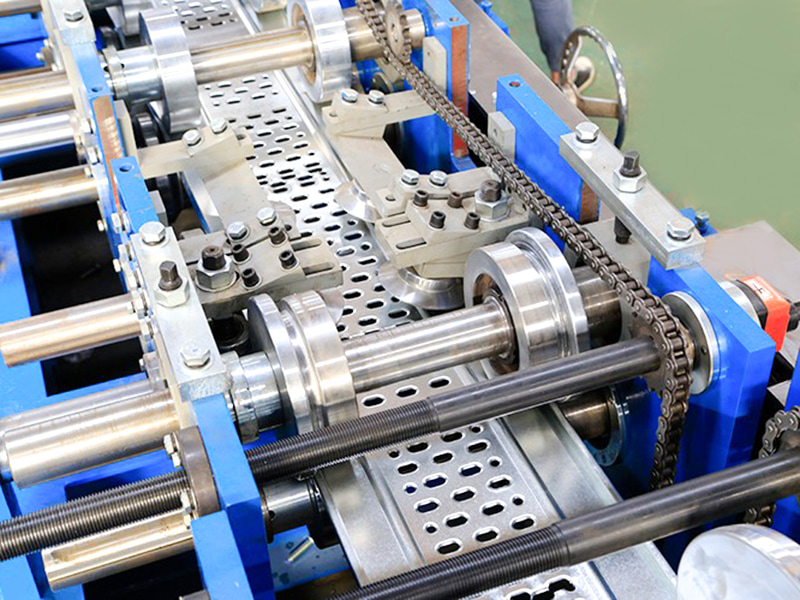

Stroj na tváření výztužných žeber: 12-18 sad válců postupně lisuje podélná výztužná žebra. Válce jsou vyrobeny z Cr12MoV odolného proti opotřebení (HRC 58-62).
Stroj na vázání koncových hran: Ohýbací mechanismus ovine konce desky o 180° kolem ocelového pásu (stejné tloušťky jako základní deska), čímž se eliminuje nebezpečí otřepů.

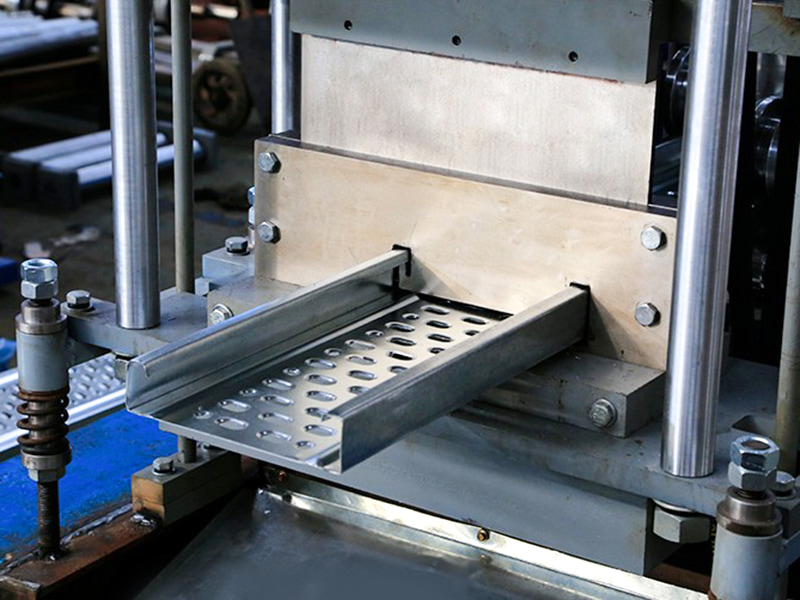

Hydraulický systém řezání na délku: Dva válce synchronizují řezání pro hladké řezy bez zkreslení (bez otřepů nebo otřepů).
Automatický stohovací systém: Vrstvené stohování se provádí pneumatickými přísavkami nebo robotickým ramenem s nastavitelnou výškou stohu (typicky 1,2 m).
PLC Intelligent Control Touchscreen: Nastavení parametrů (délka/množství/protiskluzový vzor), vlastní diagnostika chyb a automatické statistiky výroby.
| Technické parametry | ||
| Položka | Parametr | Poznámka |
| Základna stroje | Národní norma No.40 I-Beam Steel | Celková svařovací struktura |
| Materiál válečku | Cr12MoV ocel | Vakuové kalení |
| Hlavní hřídel | φ90, 40Cr | Kalení a temperování |
| Formování skupin | 18 | |
| Hlavní výkon motoru | 18,5 kW, řada K | |
| Převodovka hlavního pohonu | Řetěz a ozubené kolo | |
| Režim Cut-Off | Hydraulické vypínání | Výkon motoru hydraulické stanice je 7,5 kW |
| Režim děrování | Děrovací stroj | |
| Odvíječ | Náklad 10 tun, s nakládací plošinou | Výkon motoru hydraulické stanice je 5,5 kW |
| Řídicí systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková délka výrobní linky | Kolem 40 metrů | |
| Hmotnost zařízení | Kolem 12 tun | |
| Tloušťka suroviny | 1,5-2,5 mm | Q235 galvanizovaná cívka |
| Rychlost výroby | Přibl. 18m/min | |
