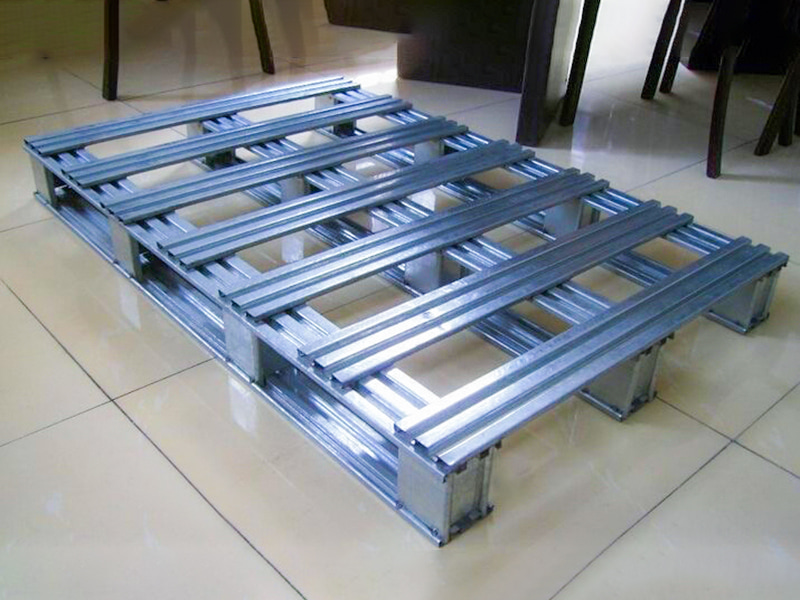

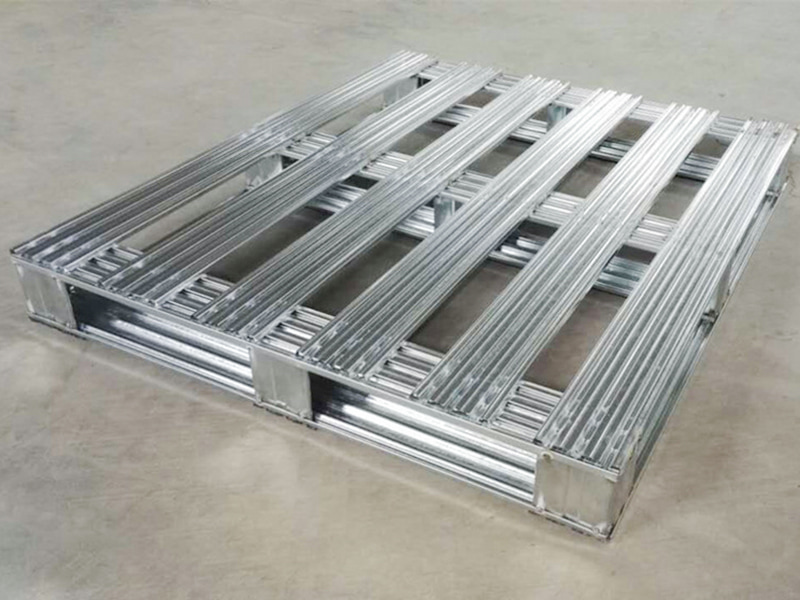

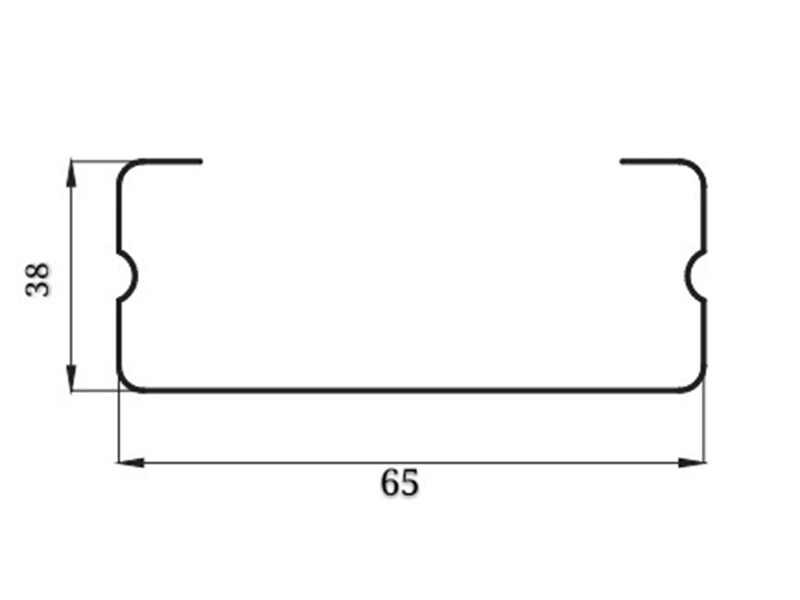

Stroj na tváření profilů palet je inteligentní válcovací zařízení speciálně používané pro výrobu základních komponent celoocelových palet v logistických a skladových systémech. Nepřetržitě za studena ohýbá vysokopevnostní ocelové svitky (Q235/Q345, tloušťka 1,0-2,0 mm) do standardizovaných profilů, jako jsou sloupy, nosníky a výztuže panelů prostřednictvím několika vysoce pevných válců, čímž dosahuje vysoké nosnosti, dlouhé životnosti a modulární rychlé montáže palet.
Jiangyin Hailong Machinery Factory je Stroj na tváření profilů palet Dodavatel v Číně. S více než 1200 vztahy se zákazníky obsluhujeme řadu průmyslových odvětví zakázkovým zařízením pro válcování profilů, dodáváme Stroj na tváření profilů palet na prodej.
Základní funkce a technické vlastnosti:
(1). Super pevná nosná konstrukce
Výztuha panelu: vlnitá žebra ve tvaru Ω (výška 15-25 mm), zvyšující ohybovou tuhost panelu o 300 %.
Zámek nosníku: samosvorná rybinová drážka, odolnost proti vytažení ≥5 kN (není nutné žádné svařování/šrouby).
(2). Vysoce účinný antikorozní proces
Základní materiál: žárově zinkovaný ocelový plech (vrstva zinku ≥80μm)
Online elektrostatický nástřik epoxidovým nátěrem (tloušťka ≥60μm), odolnost proti korozi solným sprejem ≥1000 hodin.
(3). Inteligentní flexibilní výroba
Systém rychlé výměny válců: výměna specifikací palety (1200×800/1200×1000 mm) trvá pouze 20 minut.
Laserové kódové značení: automatické gravírování úrovně zatížení (úroveň A/B/C) a QR kódu výrobní šarže.
Složení základního systému zařízení:
Hydraulický odvíječ: zatížení hydraulického expanzního ložiska 5 tun ocelových cívek, přesnost korekce EPC ±0,3 mm.

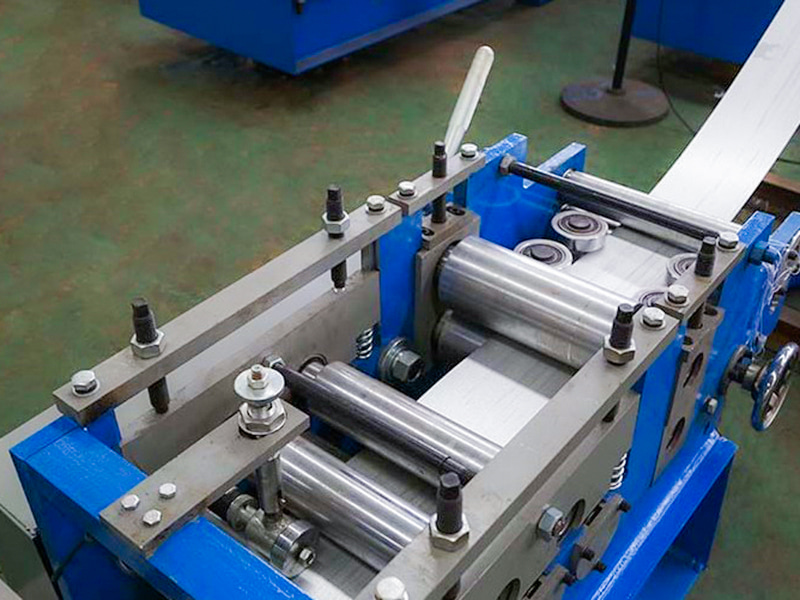

Vysokopevnostní nivelační stroj: 9 válců rovná desky o tloušťce 2,0 mm, aby se eliminovalo srpkovité ohýbání (rovnost ≤1 mm/m).

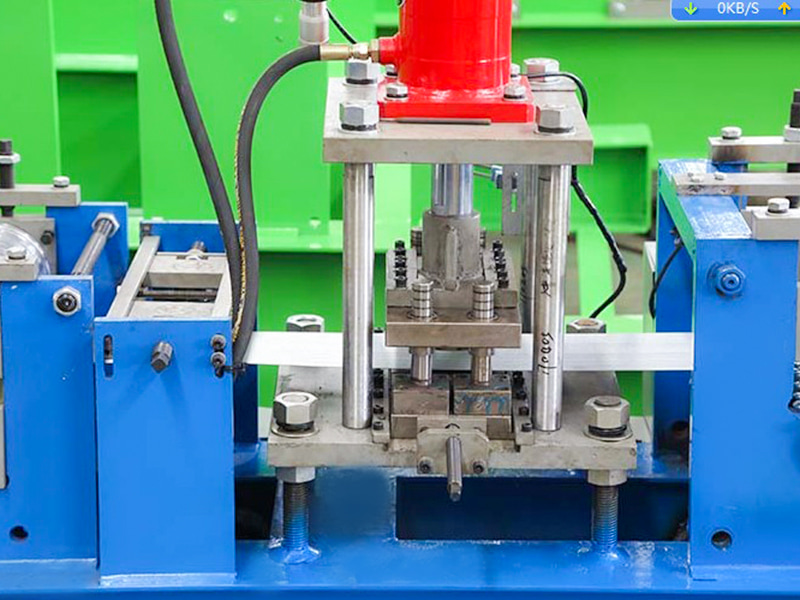

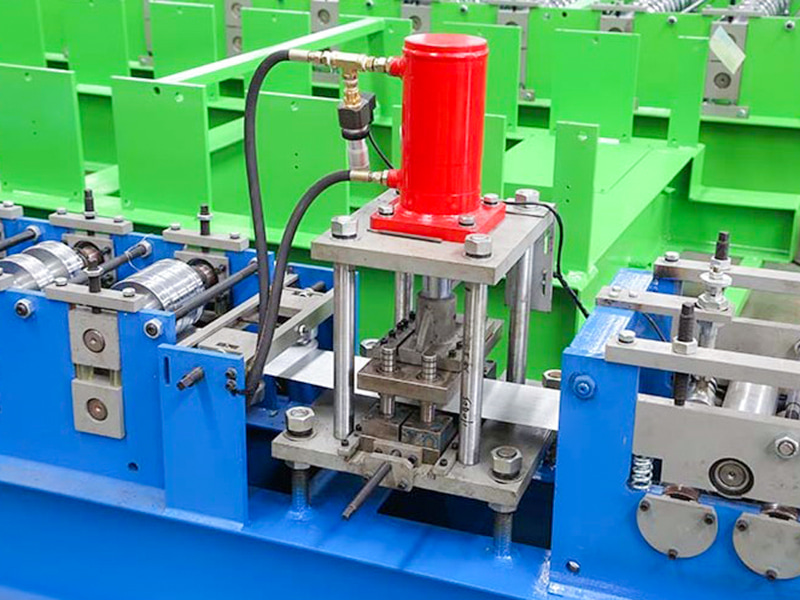

Přesná děrovací jednotka: Servo děrování synchronizuje děrování:
• Otvory pro připojení sloupků (Φ12 ± 0,1 mm)
• Otvory pro vysokozdvižný vozík (100×50 ± 0,2 mm).

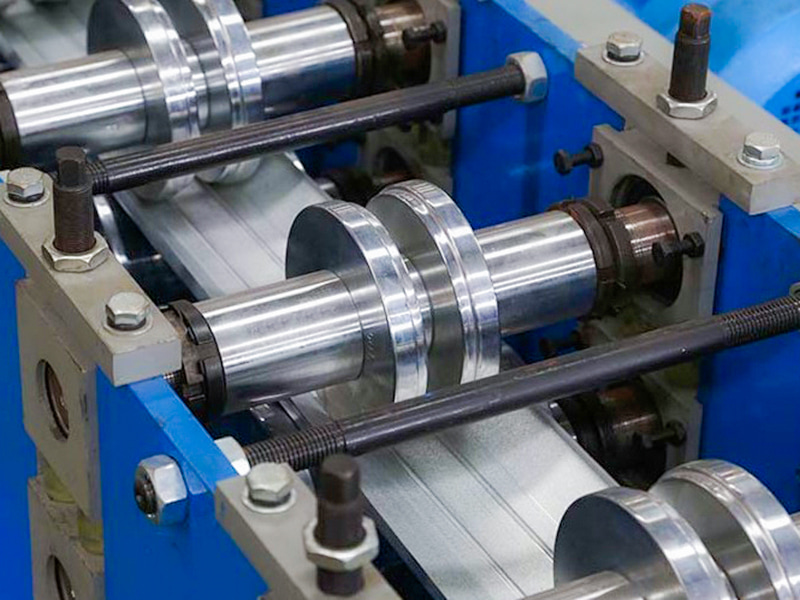

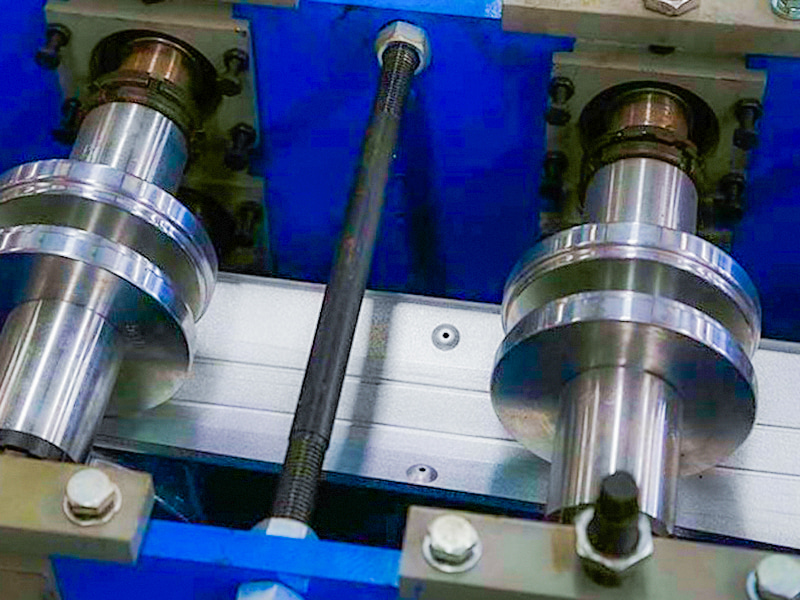

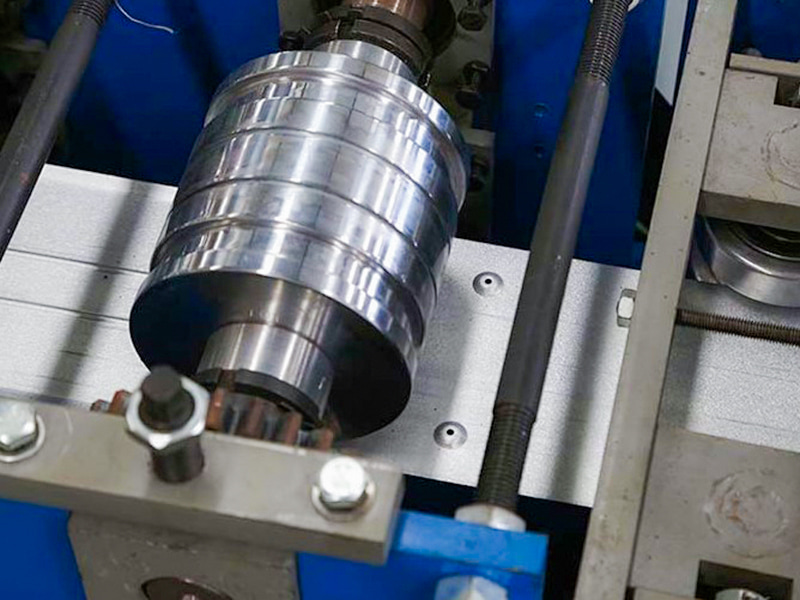

Stroj na tváření složených profilů (modul jádra): 18–22 sad karbidových válců (SKD11), které provádějí postupné lisování
Elektrostatické stříkání online: Výtěžnost prášku ≥ 98 %, teplota vytvrzování nátěru 200 °C ± 5 °C (úroveň přilnavosti 0).
Servo řezání na délku: Řezání letmou pilou (sklon řezu ≤ 0,5°), rozsah délek 0,5-2,5 m (tolerance ± 0,3 mm).
Inteligentní paletizační robot: Vizuálně identifikuje typy profilů a jejich řazení a stohy (sloupce/nosníky/panely v samostatných skladech.
Digital Twin Řídicí systém: Monitorování tlaku a teploty válce v reálném čase, předpovídá cykly údržby a udržuje míru prostojů ≤ 0,5 %.
Hodnota průmyslové aplikace:
Snížení nákladů a zlepšení efektivity: Výrobní kapacita na jedné lince dosahuje 50–80 metrů za minutu, 15krát rychleji než svařovací procesy, což snižuje výrobní náklady o 40 %.

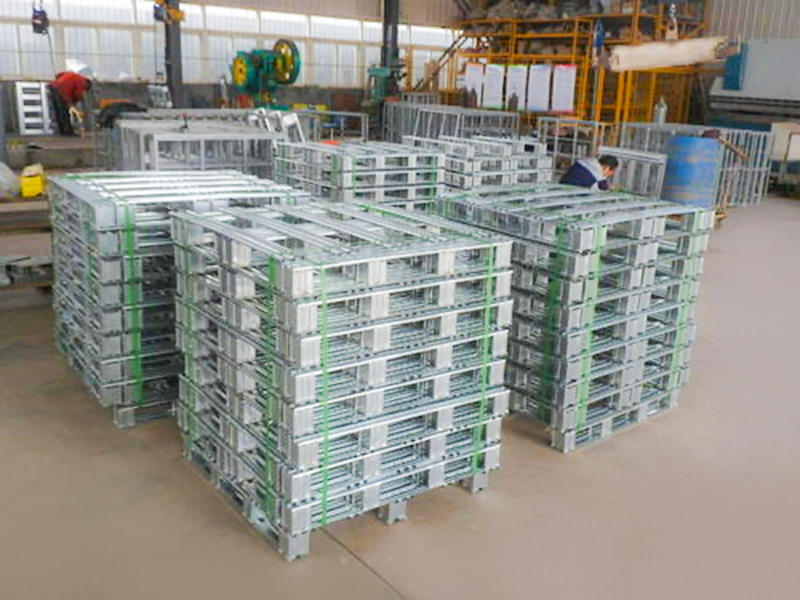

Optimalizace prostoru: Nestability design (prázdné palety lze stohovat ≥ 5 vrstev), úspora 60% skladovacího prostoru.
| Technické parametry | ||
| Položka | Parametr | Poznámka |
| Základna stroje | Národní norma No.40 I-Beam Steel | Celková svařovací struktura |
| Materiál válečku | Cr12MoV ocel | Vakuové kalení |
| Hlavní hřídel | φ75, 40Cr | Kalení a temperování |
| Formování skupin | 20 | |
| Hlavní výkon motoru | 18,5 kW, řada K | |
| Převodovka hlavního pohonu | Řetěz a ozubené kolo | |

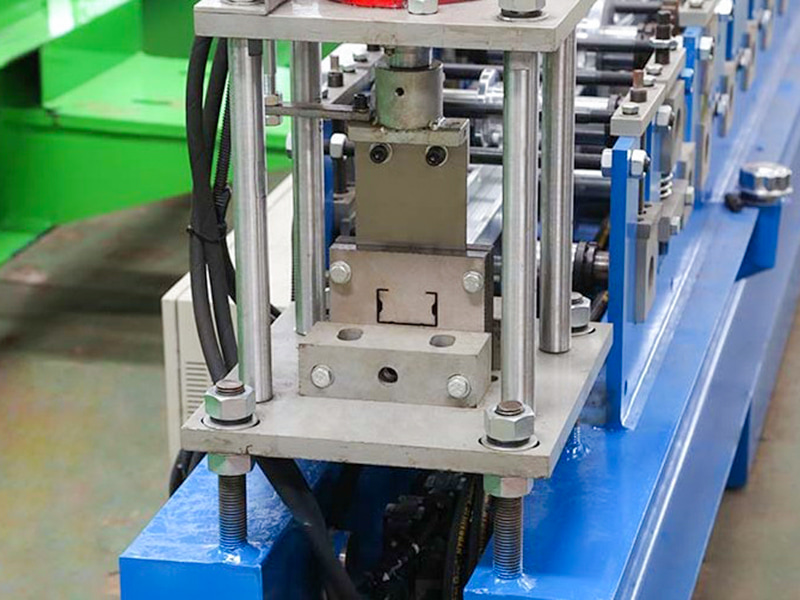

| Režim Cut-Off | Hydraulické vypínání | Výkon motoru hydraulické stanice je 22 kW |
| Režim děrování | Děrovací zařízení | |
| Odvíječ | Náklad 5 tun, S nakládací plošinou | Výkon motoru hydraulické stanice je 2,2 kW |
| Control System | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková délka výrobní linky | Kolem 28 metrů | |
| Hmotnost zařízení | Kolem 8 tun | |
| Tloušťka suroviny | 1,0-2,0 mm | Q235 galvanizovaná cívka |
| Rychlost výroby | 156~20 m/min | |
