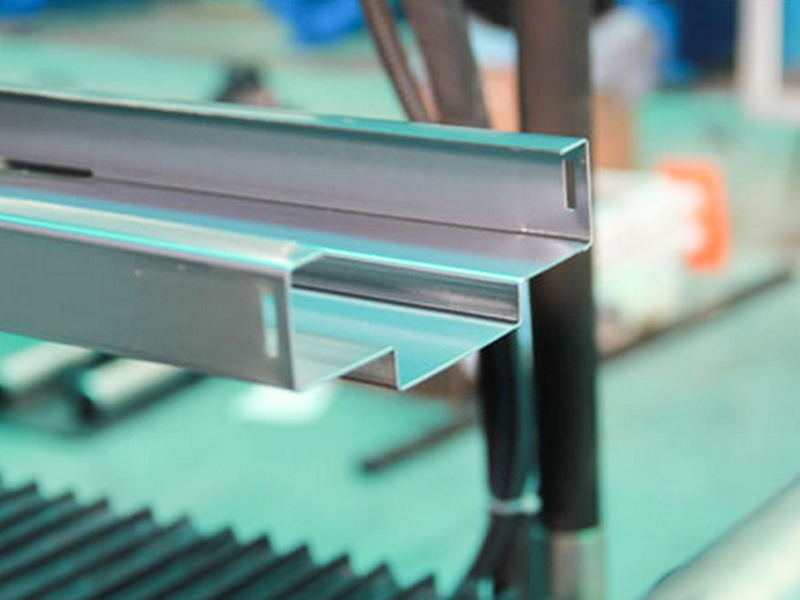

Válcovací stroj na dveřní rámy je stroj na ohýbání a válcování za studena speciálně navržený pro výrobu dveřních a okenních rámů (jako jsou rámy ocelových bezpečnostních dveří, protipožárních dveří, garážových vrat a průmyslových vrat). Využívá několik přesných válečků k nepřetržitému ohýbání kovových pásů za studena (obvykle pozinkovaná ocel, ocel s barevným povlakem, nerezová ocel nebo hliníková slitina) k efektivní a přesné výrobě složitých uzavřených nebo polouzavřených profilů průřezu požadovaných pro dveřní rámy.
Jiangyin Hailong Machinery Factory je Stroje na tváření role rámu dveří Dodavatel v Číně. S více než 1200 vztahy se zákazníky obsluhujeme řadu průmyslových odvětví zakázkovým zařízením pro válcování profilů, dodáváme Stroje na tváření role rámu dveří na prodej.
Základní komponenty:

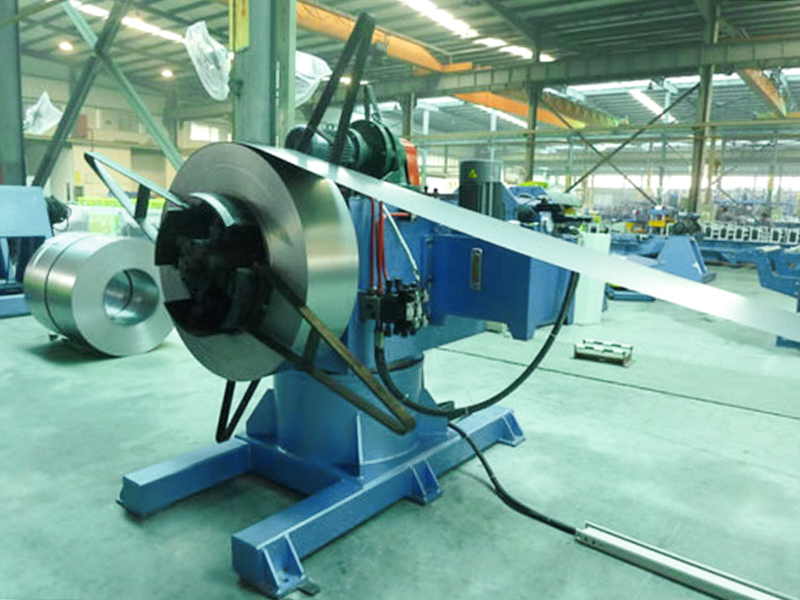

Odvíječ a vyrovnávač: Odvíjí kovovou cívku a eliminuje napětí při zvlnění, čímž zajišťuje hladký přechod do tvářecí oblasti.

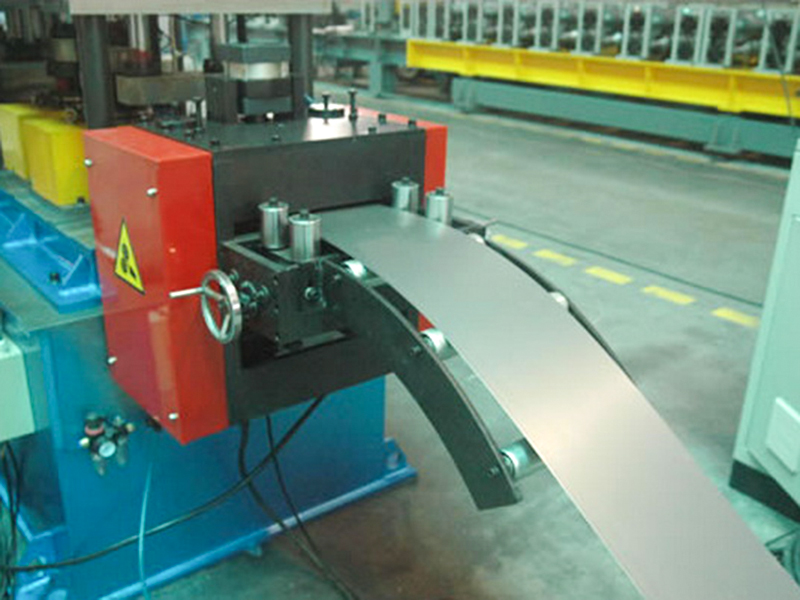

Vodicí podavač: Přesně vede pás do první sady rolí, aby se zabránilo odchylce.

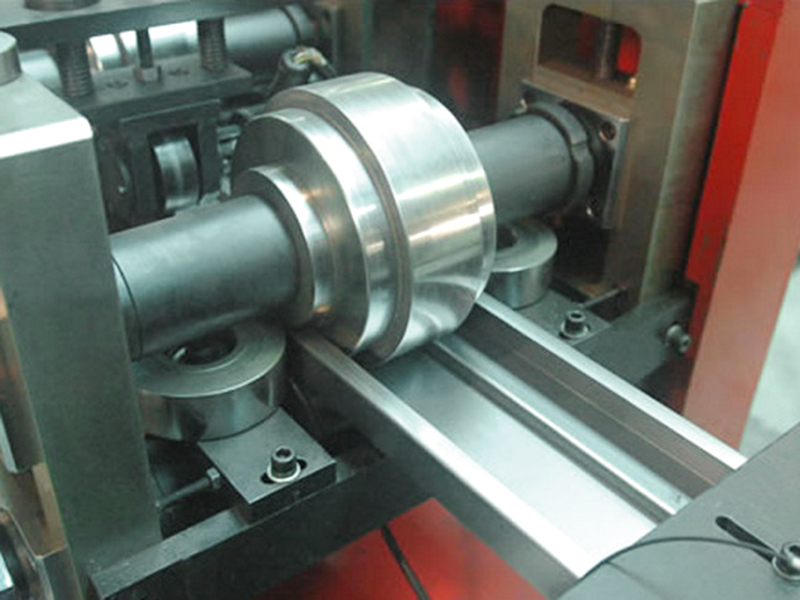

Hlavní formovací jednotka (hlavní komponenta): Několik sad rolí je uspořádáno v sekvenčním procesu, aby se plochý plech postupně navinul do průřezu rámu dveří.

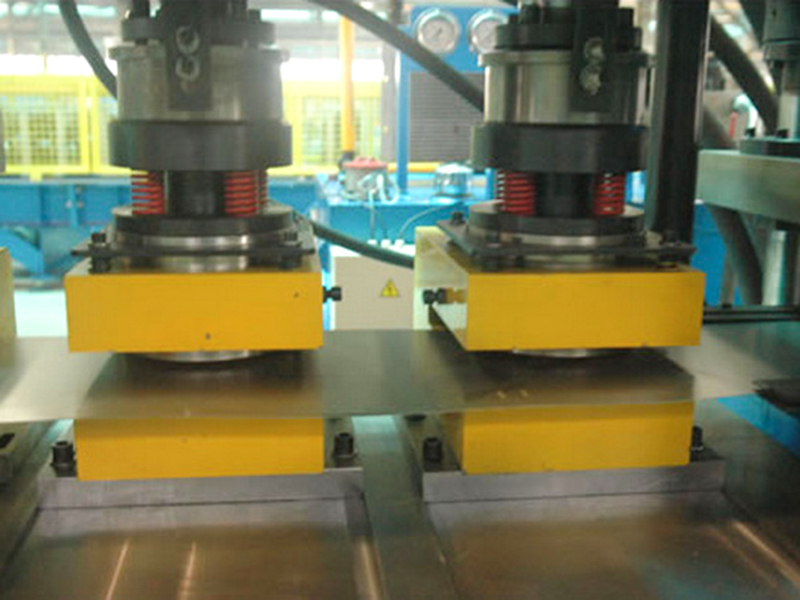

Inline děrovací jednotka (volitelná): Během procesu tváření děruje klíčové dírky, otvory pro závěsy nebo drenážní otvory současně, čímž snižuje počet následných kroků.

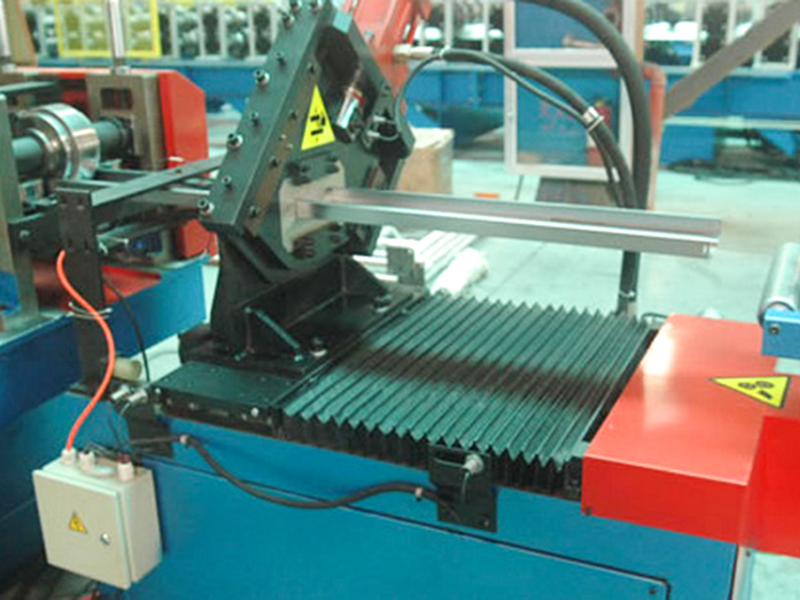

Servo Cutting System: Vysoce přesné sledovací řezání (letmá pila/hydraulické nůžky), jehož výsledkem jsou hladké řezy bez otřepů s chybou délky ≤±0,5 mm.
Automatický zakladač: Stohuje nebo přepravuje hotové rámy dveří, podporuje počítání a balení.
Řídicí systém PLC s ovládáním pomocí dotykové obrazovky: Nastavte parametry (délka/rychlost/množství), sledujte provozní stav v reálném čase a provádějte diagnostiku poruch.
Hodnota průmyslové aplikace:
Nahrazení tradičních procesů: Nahrazení ručního ohýbání a svařování, snížení počtu kroků a nákladů o více než 30 %.
Zlepšení konzistence: Automatizovaná výroba eliminuje lidskou chybu a zajišťuje zaměnitelnost velkoobjemových zárubní.
Posílení konstrukčního výkonu: Kalení za studena zvyšuje pevnost profilu a prodlužuje životnost dveří a oken.
| Technické parametry | ||
| Položka | Parametr | Poznámka |
| Základna stroje | Národní norma No.40 I-Beam Steel | Celková svařovací struktura |
| Materiál válečku | Cr12MoV | Vakuové kalení |
| Hlavní hřídel | φ75，45# Ocel | Kalení a temperování |
| Formování skupin | 15 | |
| Hlavní výkon motoru | 7,5 kW | |
| Způsob pohonu | 1,2palcový dvouřetězový pohon | |
| Režim Cut-Off | Hydraulické vypínání | Výkon motoru hydraulické stanice je 11 kW |
| Režim děrování | Hydraulické děrování | |
| Odvíječ | Náklad 5 tun, S nakládací plošinou | Výkon motoru hydraulické stanice je 2,2 kW |
| Řídicí systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |

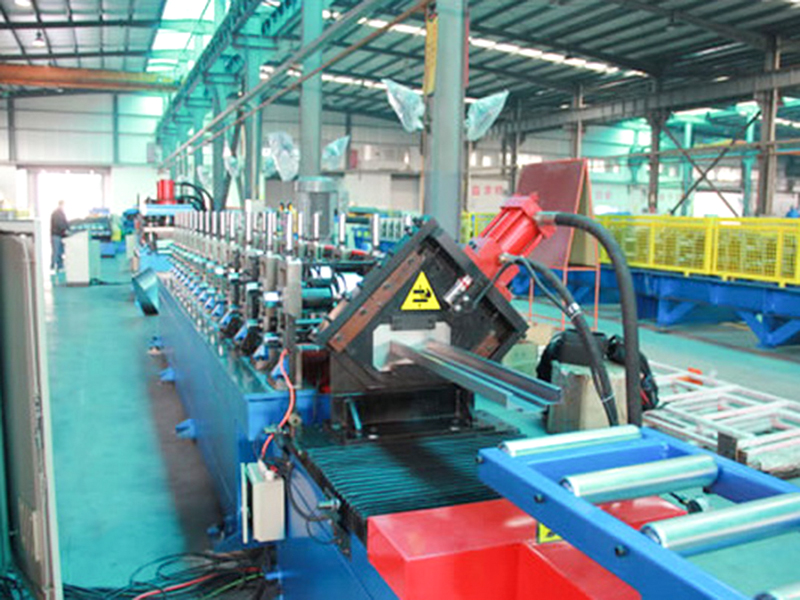

| Celková délka výrobní linky | Kolem 18 metrů | |
| Hmotnost zařízení | Kolem 5 tun | |
| Tloušťka suroviny | 0,6-1,2 mm | Q235 galvanizovaná cívka |
| Rychlost výroby | Více než 25 milionů/min | |
