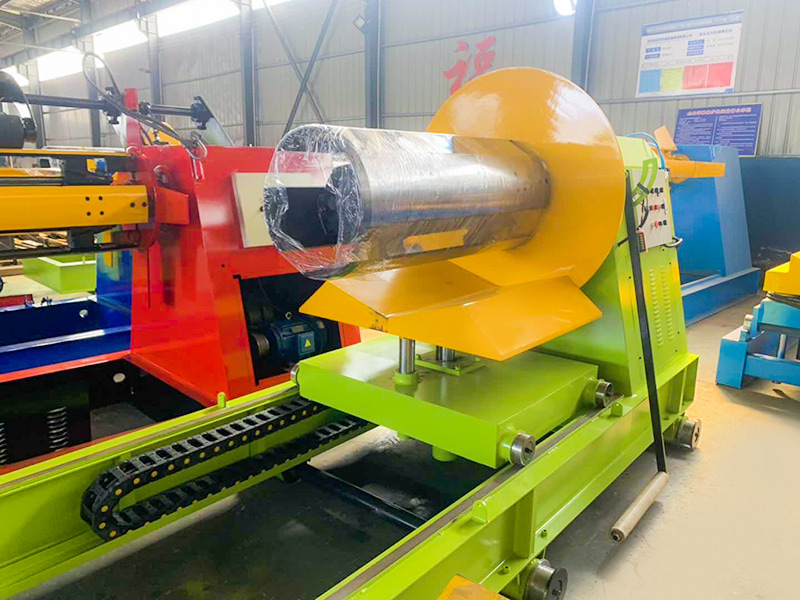

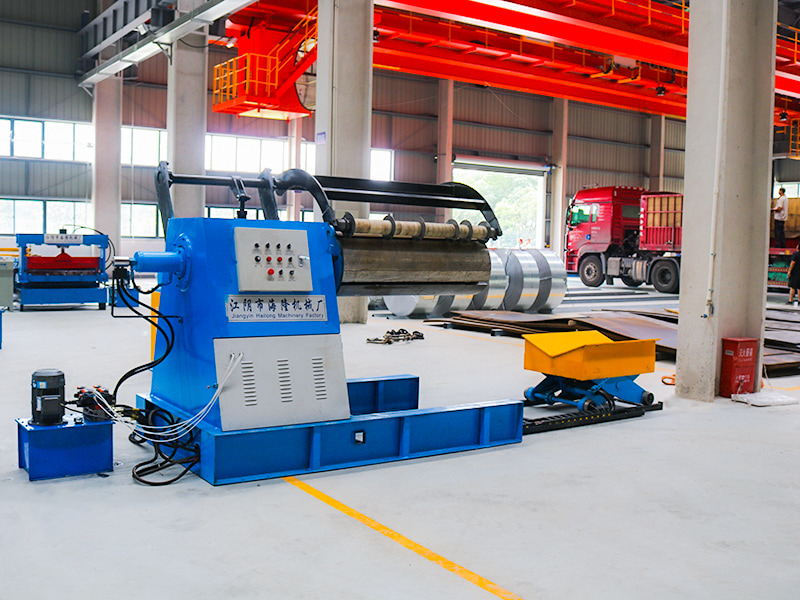

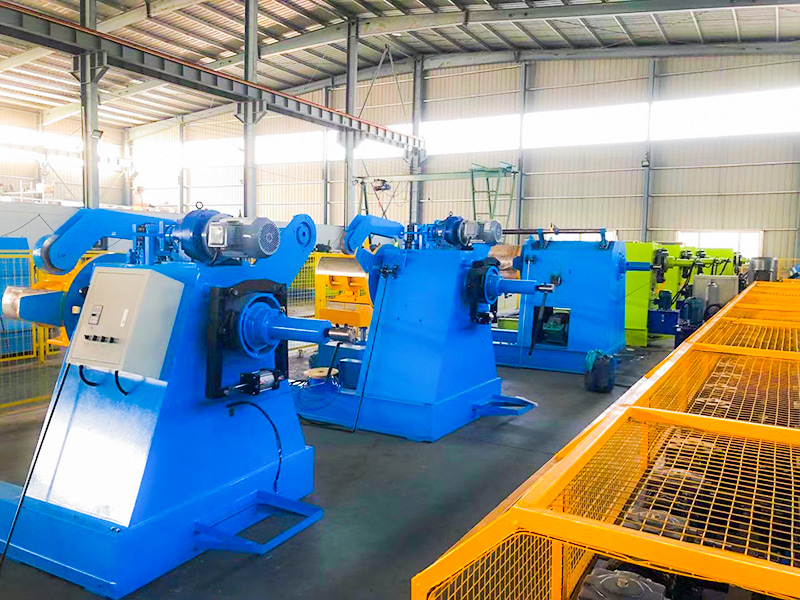

Hydraulický odvíječ ocelových cívek je klíčovým zařízením používaným v linkách na zpracování plechu (jako jsou válcovací linky, dělicí linky, řezací linky a lisovací linky) k podpoře, odvíjení a ovládání kovových svitků (ocel, hliník, měď atd.). Jeho hlavním rysem je použití hydraulického systému jako primárního způsobu napájení a ovládání.
Jiangyin Hailong Machinery Factory je Hydraulické odvíječe ocelové cívky Dodavatel v Číně. S více než 1200 vztahy se zákazníky obsluhujeme řadu průmyslových odvětví zakázkovým zařízením pro válcování profilů, dodáváme Hydraulické odvíječe ocelové cívky na prodej.
Hlavní komponenty:
Rám/Základ: Podporuje celou jednotku.

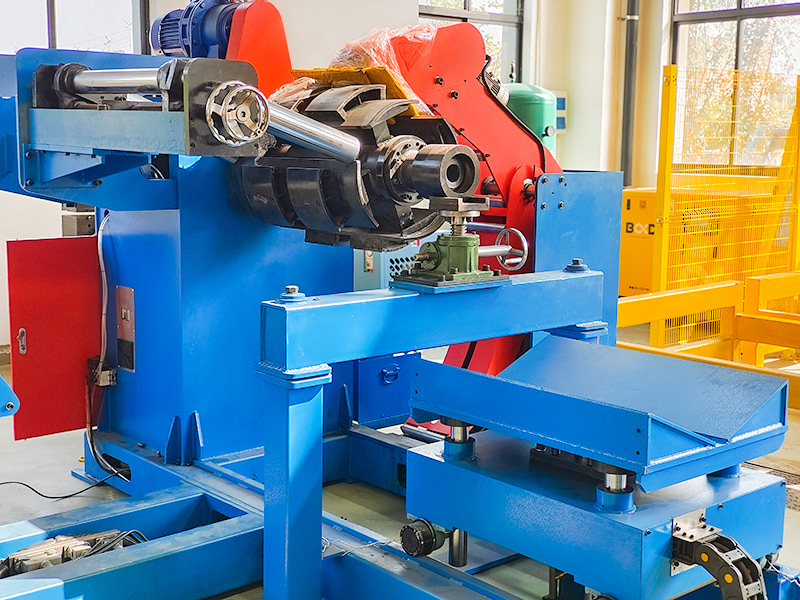

Hydraulický roztahovací a stahovací naviják: Základní komponenta obsahující hydraulický válec a roztahovací a stahovací mechanismus (sektorové desky, pyramidové pouzdra atd.).
Vřeteno a ložiska: Podporujte rotaci cívky.

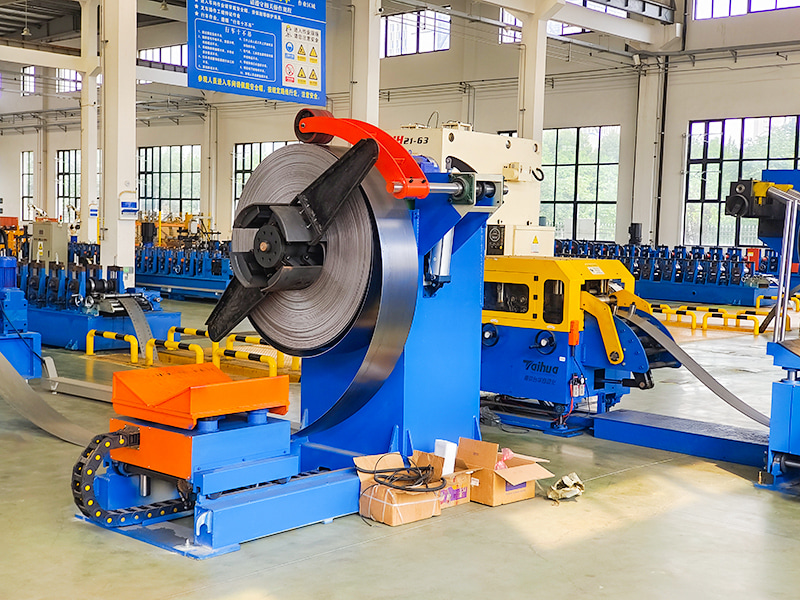

Přítlačné rameno (přítlačný válec): Poháněno hydraulickým válcem, přítlačné rameno tlačí dolů na vnější kroužek cívky.
Nosné rameno/nosný vozík: Poskytuje pomocnou podporu pro cívku.
Brzdový systém: Obvykle vytváří odvíjecí napětí hydraulická kotoučová brzda nebo hydraulický motor.
Pohonný systém: Vřeteno může být poháněno motorem a reduktorem nebo hydromotorem.
Hydraulická stanice: Obsahuje hydraulické čerpadlo, motor, olejovou nádrž, bloky regulačních ventilů (směrové ventily, proporcionální ventily/servoventily, tlakové ventily, průtokové ventily atd.), chladič, filtr atd.
Elektrický řídicí systém: PLC, dotyková obrazovka (HMI), senzory (spínače přiblížení, kodéry atd.) atd., které se používají k přijímání příkazů, sledování stavu a přesné řízení provozu hydraulického systému.
Pomocná zařízení: Jako je zařízení pro centrování cívky (CPC) a okrajová vodítka.
Přehled pracovního postupu:
Nakládání cívky: Jeřáb nebo vozík zvedá cívku na nosné rameno/vozík odvíječe. Podpěrné rameno se zvedne nebo se vozík pohne, aby se cívka vyrovnala zhruba se středem navijáku.
Vkládání a napínání cívky: Cívka (ve stavu se zmenšeným průměrem) je vložena do vnitřního otvoru cívky. Hydraulický systém pohání cívku tak, aby se roztahovala a pevně podpírala vnitřní stěnu cívky.
Rameno navijáku/zatažení vozíku: Podpůrné zařízení se spustí nebo se posune.
Přítlačné rameno dolů: Hydraulický válec pohání přítlačné rameno (přítlačný válec) dolů a tlačí nejvzdálenější vrstvu cívky.
Navlékání a napínání: Operátor nebo automatizovaný systém protáhne hlavu pásu dalším zařízením (jako je rovnačka). Brzdový systém se aktivuje, aby vytvořil požadované odvíjecí napětí.
Operace odvíjení: Výrobní linka se spustí a vřeteno (poháněné elektrickým nebo hydraulickým motorem) otáčí cívkou a cívkou, aby se odvíjel. Přítlačné rameno se postupně zvedá, jak se zmenšuje průměr cívky, zatímco brzdový systém nepřetržitě poskytuje stabilní napětí.
Vybíjení: Když je cívka vyčerpána, přítlačné rameno se zvedne, cívka se hydraulicky stlačí a nosné rameno/vozík cívky se přesune do podpěrné polohy, aby se odstranilo prázdné jádro cívky a připravilo se na další cyklus.
| Typ | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Šířka materiálu (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Tloušťka materiálu (mm) | 3 | ||||
| Vnitřní prům. (mm) | φ450 ～ 530 | ||||
| Vnější prům. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Hmotnost (kg) | 2500 ～ 20 000 | 3000 ～ 20 000 | 3000 ～ 20 000 | 3000 ～ 20 000 | 3000 ～ 20 000 |
| Rychlost (m/min) | 15 | ||||
| Rozšiřující se | Hydraulická expanze | ||||
| Hmotnost stroje (kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Sie stroje (mm) | 1,7×1,3×1,4 | 1,8×1,4×1,4 | 2,0 × 1,5 × 1,6 | 2,5×1,8×1,8 | 3,0 × 2,0 × 2,0 |
| Moc | AC 3Ph 380V (lze přizpůsobit) | ||||
