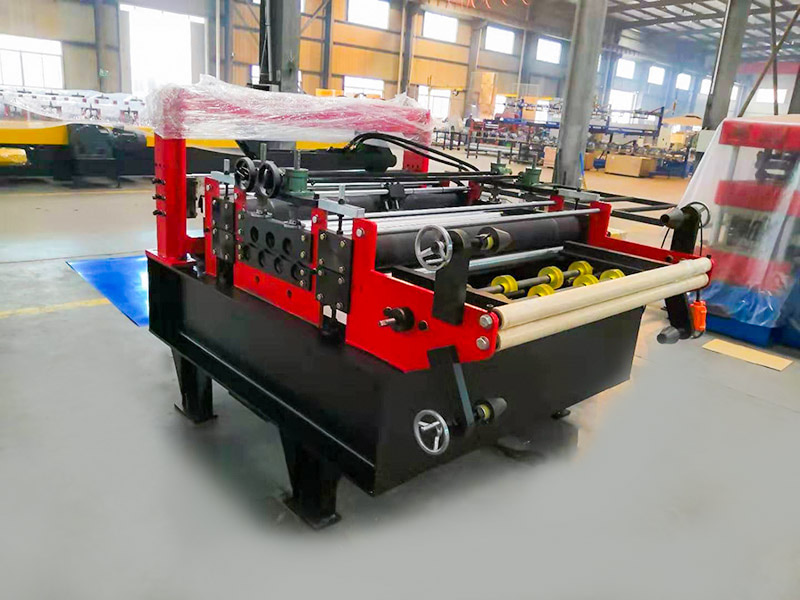

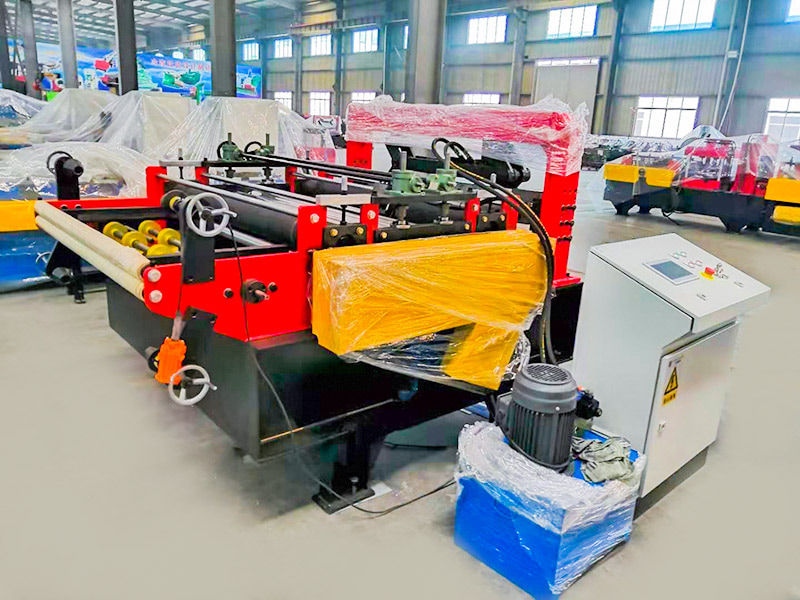

Simple Coil Flattening and Cutting Machine je ekonomický stroj dva v jednom pro předzpracování plechů, který nabízí jednoduchou strukturu, základní funkce a nízkou cenu. Integruje zploštění svitků a řezání na požadovanou délku do jediné, efektivní výrobní linky, což umožňuje nepřetržité zpracování od svitku po plochý plech. Navrženo pro malé a nízkorozpočtové aplikace, řeší základní požadavky „odvíjení, vyrovnávání a řezání na délku.“
Jiangyin Hailong Machinery Factory je Jednoduchý stroj na vyrovnávání a řezání cívek Dodavatel v Číně. S více než 1200 vztahy se zákazníky obsluhujeme řadu průmyslových odvětví zakázkovým zařízením pro válcování profilů, dodáváme Jednoduchý stroj na vyrovnávání a řezání cívek na prodej.
Základní funkce:
Odvíjení (odvíjení): Podporuje a pomalu odvíjí cívku, čímž uvolňuje napětí cívky.
Vyrovnání (vyrovnání): Mechanické válečky odstraňují deformace, jako jsou zvlněné okraje, deformace a vyklenutí, čímž obnovují rovinnost.
Stříhání (řezání na délku): Řeže plynule podávaný (zploštělý) kovový pás na jednotlivé listy v předem nastavené délce.
Vlastnosti výbavy:
Jednoduchá struktura: Žádné složité automatizační systémy, kompaktní mechanická konstrukce a malé rozměry (obvykle 5-10 metrů na délku).
Převládá ruční provoz: Ruční vkládání svitků, nastavení parametrů (jako je tlak vyrovnávacího válce) a sběr archů závisí na zkušenostech operátora.
Funkčnost je zjednodušená: Zaměřuje se pouze na odvíjení a vyrovnávání, postrádá pokročilé funkce, jako je automatická korekce pásu, kontrola napětí a přesné řezání.
Nízká cena: Cena je přibližně 1/5 až 1/3 plně automatické nivelační linky (obvykle desítky tisíc RMB).
Nízká spotřeba energie: Výkon motoru je relativně nízký (typicky 11kW až 30kW), takže je vhodný pro malé dílny.
Typická struktura:

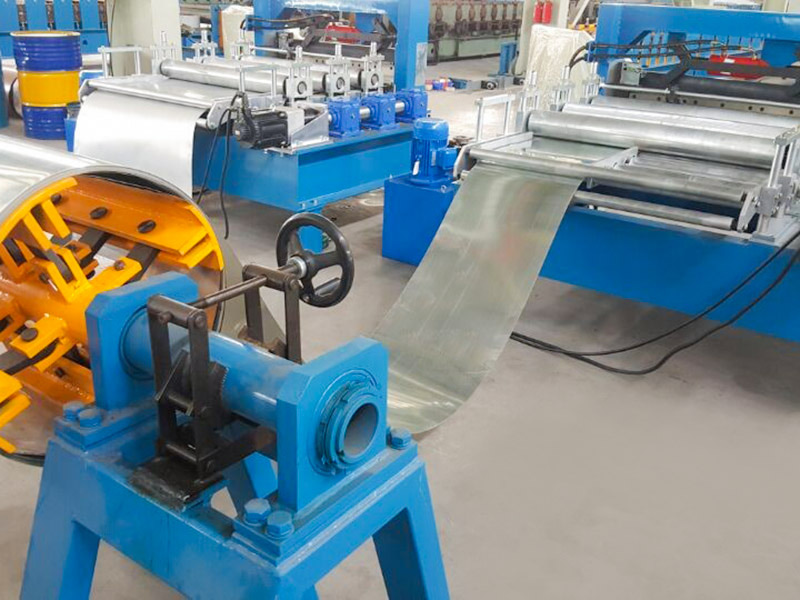

Odvíjecí stojan: Jednoduchá konstrukce ve tvaru kužele nebo konzolová konstrukce s ručně se rozšiřujícím a stahovacím navijákem k zajištění cívky.
Plošina podavače: Ručně vede pásovou hlavu do rovnacího stroje.

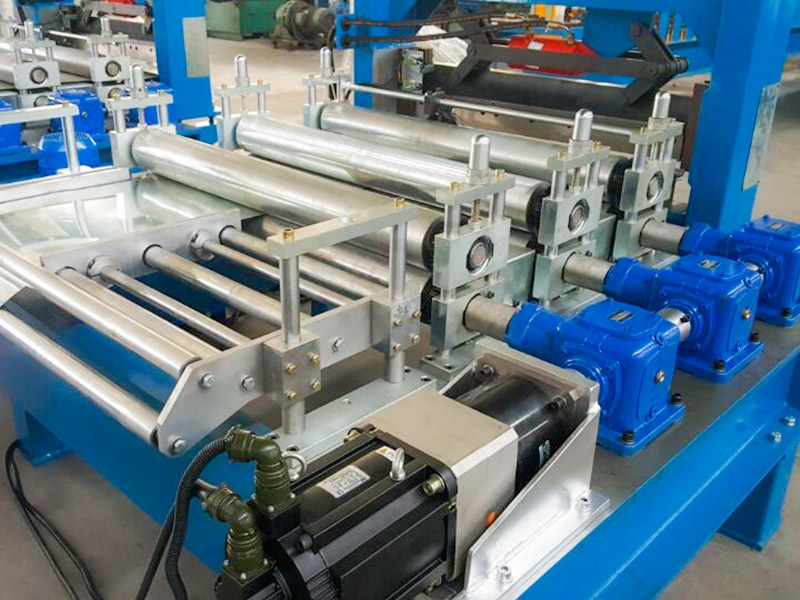

Vyrovnávací jednotka: Základní jednotka obsahující 5 až 9 vyrovnávacích válců (méně než u pokročilých modelů) koriguje deformace ohýbáním válců.
Stříhací zařízení:
Hydraulické nůžky: Nízká cena a snadná údržba, vhodné pro tloušťky ≤ 3 mm (hlavní volba).
Pneumatické nůžky: Ještě dostupnější, vhodné pouze pro plechy ≤1,5 mm (náchylné k deformaci).
Střihací stojan: Přijímá vyrovnané listy pro ruční manipulaci a stohování.
| Požadavek na napájení | Napětí | 380V/50Hz/3Ph (lze přizpůsobit) |
| Hlavní výkon motoru | 7,5 kW | |
| Výkon řezačky | 5,5 kW | |
| Rychlost výroby | 10-15 m/min | |
| Tloušťka Struktury | 18 mm | |
| Průměr hřídele | 80 mm | |
| řídit | Gear | |
| H Ocel | 400 mm | |
| Obrazovka | HMI | |
| Typ řezání | Nastavování délky a řezání sloupků | |
| Řídicí systém | PLC Siemens | |
| Instalační rozměr (závisí na konečném návrhu) | 3,6 m × 1,5 m × 1,2 m | |
| Celková hmotnost (přibližně) | 3,0 T | |
