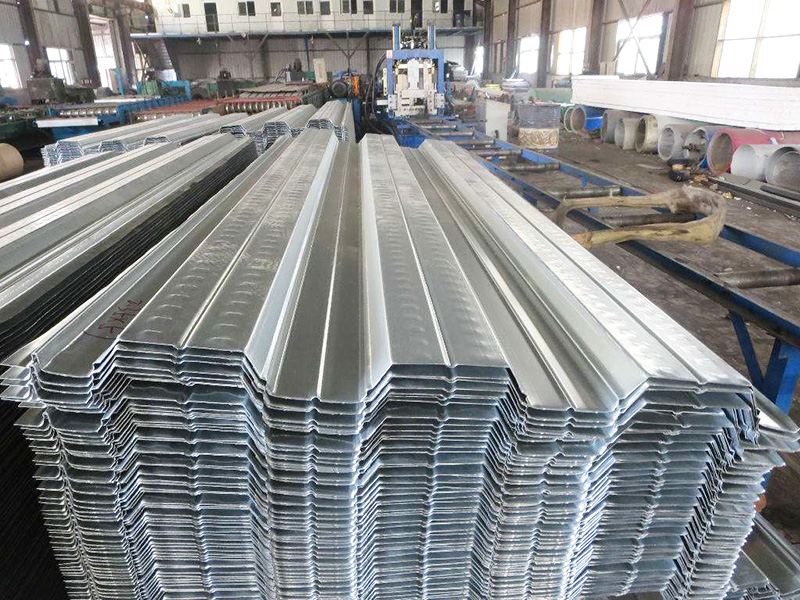

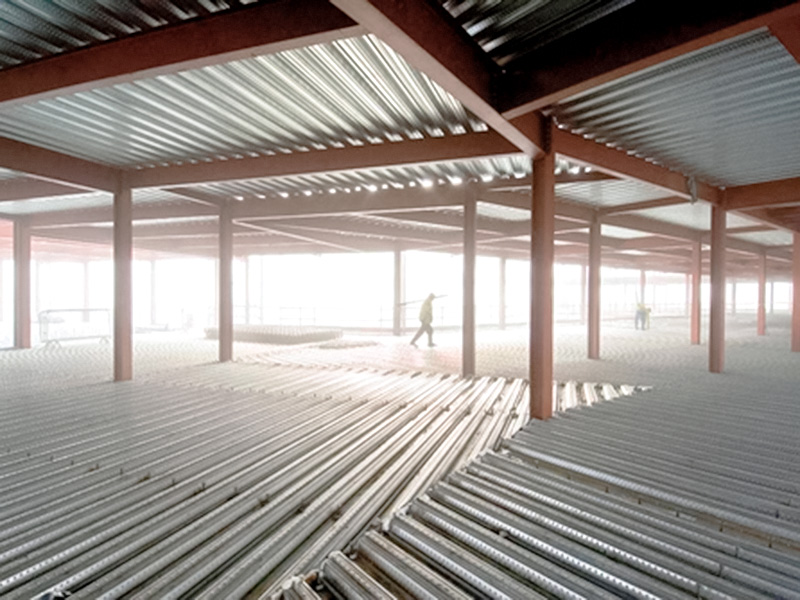

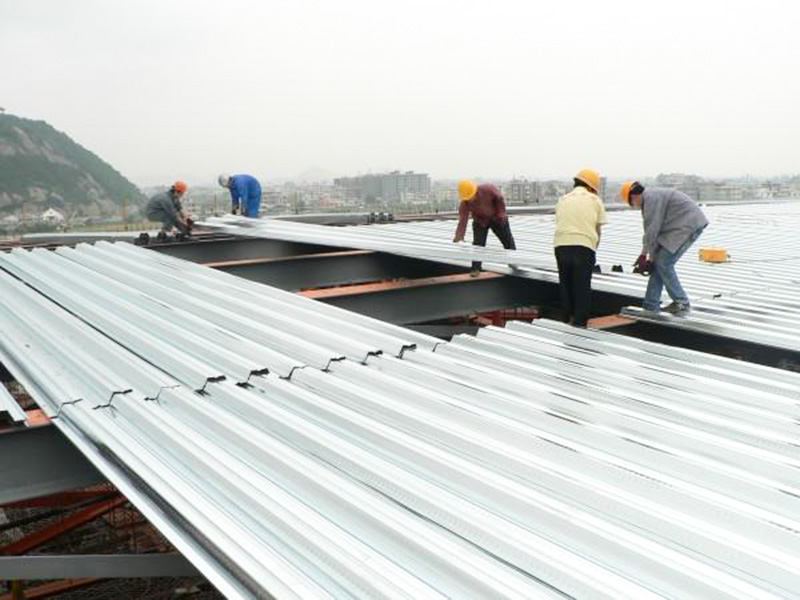

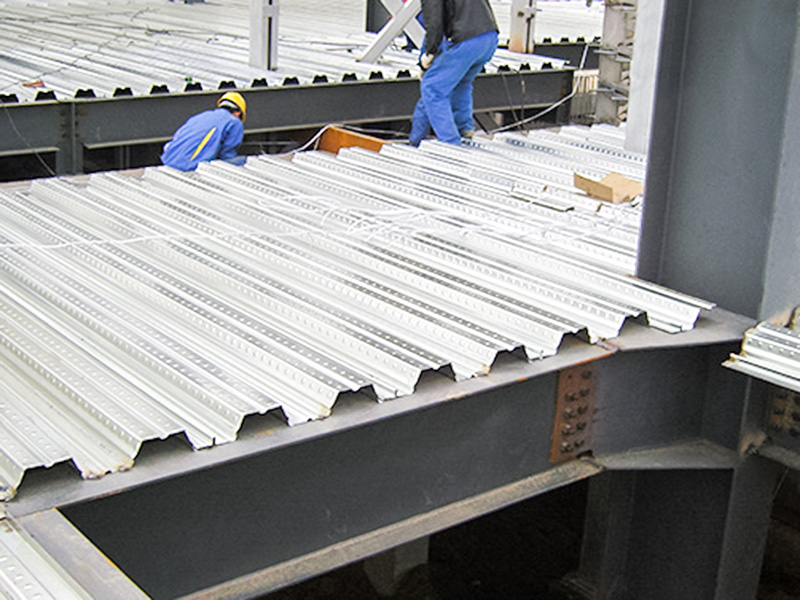

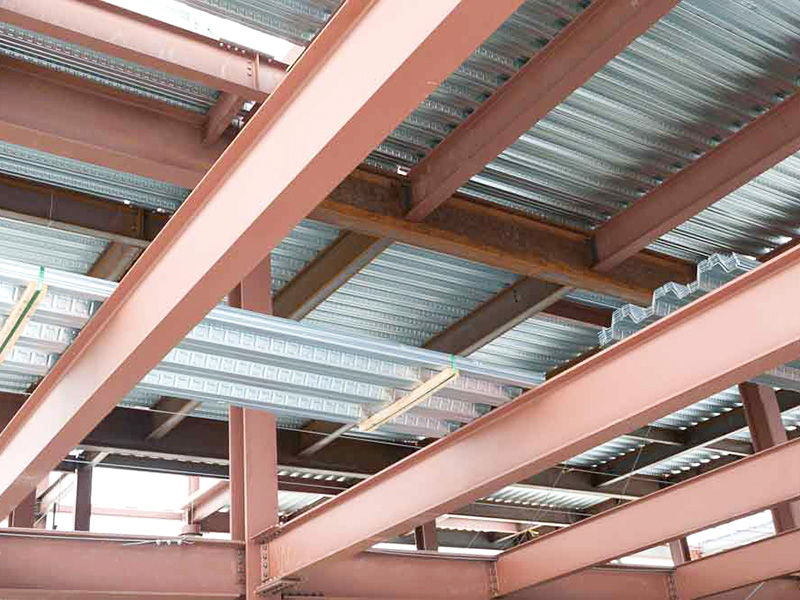

Stroj na válcování podlahových teras YX50-1005 je automatizovaný válcovací stroj speciálně navržený pro výrobu uzavřených podlahových teras YX50-1005 (také známé jako ocelové terasy nebo vlnitý ocelový plech). Tento stroj používá proces válcování za studena k formování kovových svitků do podlahových krytin se specializovanými tvary průřezu. Tyto paluby slouží jako ztracené bednění a nosná výztuž pro betonové desky a jsou široce používány v ocelových konstrukcích.
Jiangyin Hailong Machinery Factory je YX50-1005 Efektivní výrobní stroje na válcování podlahových palub Dodavatel v Číně. S více než 1200 vztahy se zákazníky obsluhujeme řadu průmyslových odvětví zakázkovým zařízením pro válcování profilů, dodáváme YX50-1005 Efektivní výrobní stroje na válcování podlahových palub na prodej.
Základní hodnoty vybavení:
Efektivní výroba: Kontinuální válcování při rychlostech 15-20 m/min vyhovuje potřebám velkých projektů.
Záruka přesnosti: Zajišťuje tolerance výšky žebra a šířky desky ≤±0,5 mm (ovlivňuje rovinnost podlahy).
Možnosti přizpůsobení: Je možné in-line děrování a řezání rohů (pro přizpůsobení křížení potrubí).
Mezi základní komponenty obvykle patří:
Nakladač/Odvíječ: Nakládá a odvíjí kovové svitky.
Záruční/vyrovnávací zařízení: Zajišťuje, aby pás vstoupil do tvářecí oblasti rovně.

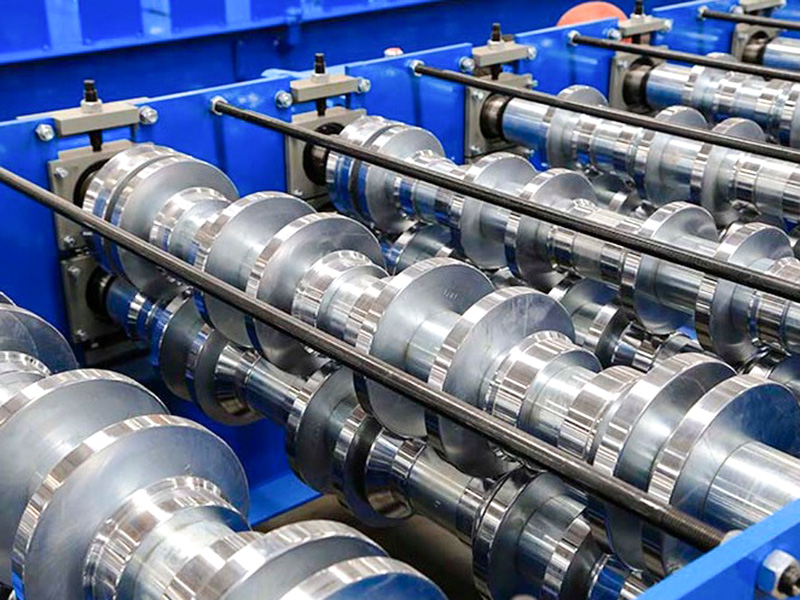

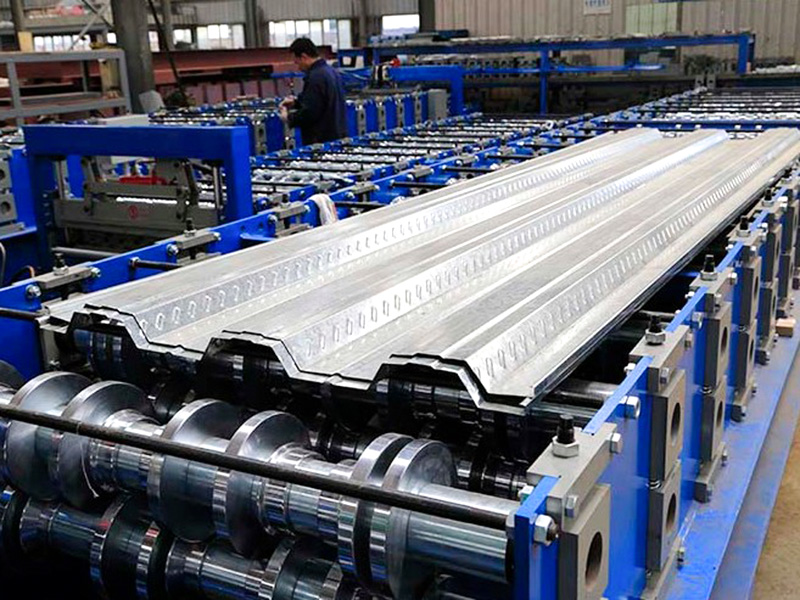

Vícenásobné tvářecí stojany: Jádrový komponent, z nichž každý se skládá z jednoho nebo více párů horních a spodních tvářecích válců, je zodpovědný za postupné ohýbání kovu.

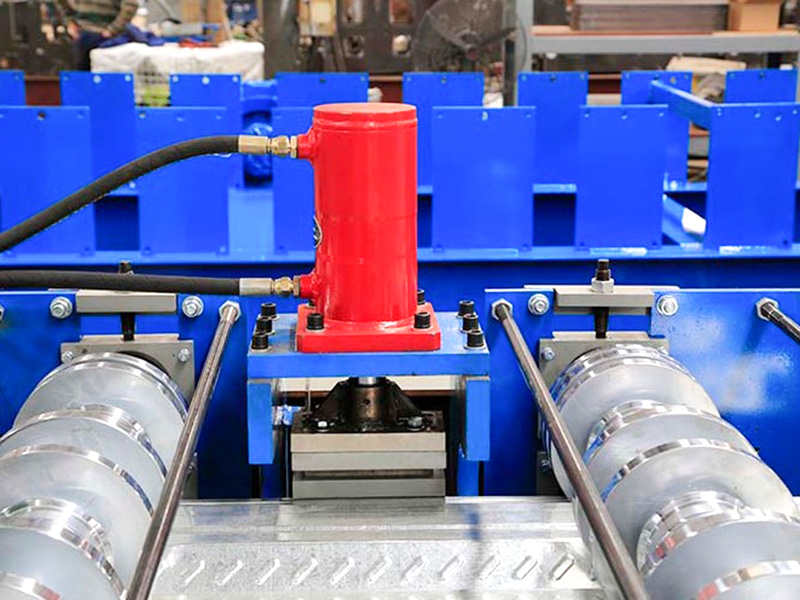

Řezací zařízení: Obvykle hydraulické létající nůžky nebo dorazové nůžky přesně řeže plech na požadovanou délku, když se pohybuje.
Systém vykládání/stohování: Shromažďuje a stohuje vytvořené a nařezané plechy.
Řídicí systém (PLC): Řídí provozní rychlost celé výrobní linky, délku řezu a počítání.
Klíčové vlastnosti a použití tohoto zařízení:

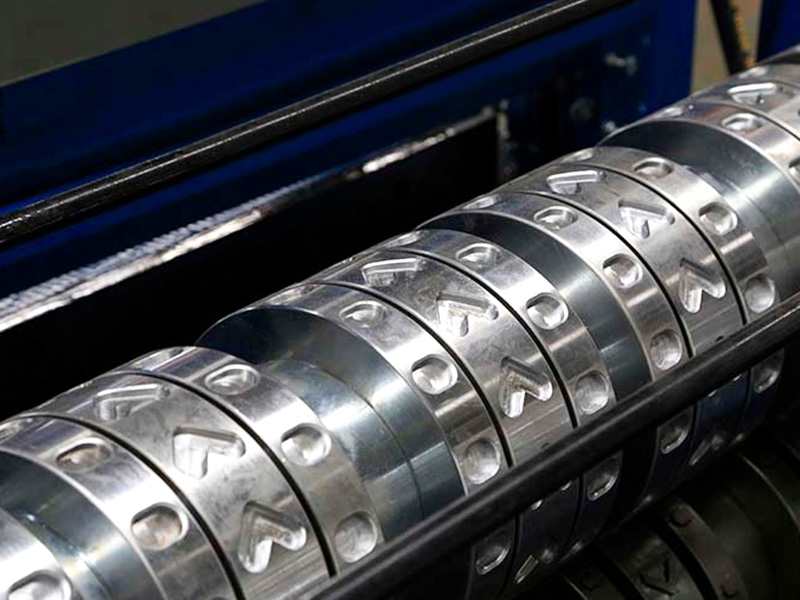

Vysoce specializované: Válcové formy jsou navrženy tak, aby přesně splňovaly přesné požadavky na tvar příčného řezu a rozměrové požadavky podlahové paluby YX50-1005, což zajišťuje přesnou přesnost klíčových parametrů, jako je výška vlny, vzdálenost vln a efektivní šířka v hotovém výrobku.
Efektivní výroba: Je možný nepřetržitý provoz s rychlostí výroby obvykle dosahující 15–20 metrů za minutu nebo vyšší, takže je vhodný pro projekty velkého rozsahu.
Materiálová kompatibilita: Může zpracovávat svitky různých materiálů (ocel, hliník) a povlaky (galvanizované, barevně potažené PVDF/Polyester/SMP atd.), s tloušťkou typicky od 0,8 mm do 1,5 mm (v závislosti na schopnostech stroje).
Přesné řezání: Díky vysoce výkonnému řezacímu systému je každý list přesně nařezán na délku.
Automatizované řízení: Systém PLC umožňuje nastavování parametrů, monitorování provozu a diagnostiku poruch, což zajišťuje snadnou obsluhu.
| Technické parametry | ||
| Položka | Parametr | Poznámka |
| Základna stroje | Národní norma č.45 I-nosníková ocel | Celková svařovací struktura |
| Materiál válečku | Vysoce kvalitní ocel 45# | Jemné opracování, kalené, potažené tvrdým chromem |
| Hlavní hřídel | φ80，45# Ocel | Jemné obrábění, kalené |
| Formování skupin | 20 | |
| Výkon hlavního motoru | 15 kW | |
| Způsob pohonu | Řetězový pohon | |
| Režim Cut-Off | Hydraulické vypínání | Výkon motoru hydraulické stanice je 5,5 kW |
| Řezaná čepel | Cr12MoV | Kalené, HRC58-62 |
| Odvíječ | Náklad 5 tun, S nakládací plošinou | Výkon motoru hydraulické stanice je 2,2 kW |
| Řídicí systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková délka výrobní linky | Kolem 20 metrů | |
| Hmotnost zařízení | Kolem 9 tun | |
| Tloušťka suroviny | 0,8-1,5 mm | Q235 galvanizovaná cívka |
| Rychlost výroby | 15~20 m/min | |
