Stroj na válcování PV dlaždic je vysoce automatizované, nepřetržité výrobní zařízení určené k přímému zpracování svitků slitin hliníku, hořčíku a manganu na střešní tašky se specifickými tvary a velikostmi. Integruje komplexní automatizovanou výrobní linku, integrující odvíjení a vyrovnávání svitků, kontinuální tváření za studena, přesné délkové řezání a stohování hotových výrobků. Proces jádra: válcování Princip: Toto je základní technologie stroje. Využívá řadu precizně konstruovaných tvarovacích válců k nepřetržitému ohýbání svitků ze slitiny hliníku, hořčíku a manganu při pokojové teplotě (nebo téměř pokojové teplotě) několika průchody a postupně je tvaruje do požadovaného konečného tvaru dlaždice (jako je vlnitý, lichoběžníkový nebo plochý okraj). Vlastnosti: Ve srovnání s válcováním za tepla nebo lisováním nabízí válcování vysokou účinnost, nízké náklady, vysoké využití materiálu a vynikající kvalitu povrchu, díky čemuž je zvláště vhodné pro kontinuální výrobu dlouhých výrobků.
Jiangyin Hailong Machinery Factory je YX25-820 Snadno instalovatelný stroj na tvarování PV dlaždic Dodavatel v Číně. S více než 1200 vztahy se zákazníky obsluhujeme řadu průmyslových odvětví zakázkovým zařízením pro válcování profilů, dodáváme YX25-820 Snadno instalovatelný stroj na tvarování PV dlaždic na prodej.
Klíčové výhody:
Efektivní výroba: Kontinuální válcování nabízí vysokou rychlost a výkon.
Stabilní kvalita: Automatizované řízení zajišťuje konzistentní tvar a rozměry produktu.
Ochrana FV modulů: Proces ohýbání za studena eliminuje potenciální dopad vysokých teplot na výkon FV modulů; pouzdro ze slitiny hliníku, hořčíku a manganu poskytuje modulům silnou fyzickou ochranu.
Estetika a hydroizolace: Tvarované tašky poskytují vynikající pokrytí střechy a strukturální hydroizolaci.
Nízká hmotnost: Díky hliníkové slitině je celý fotovoltaický systém lehký a snižuje požadavky na konstrukci střechy.

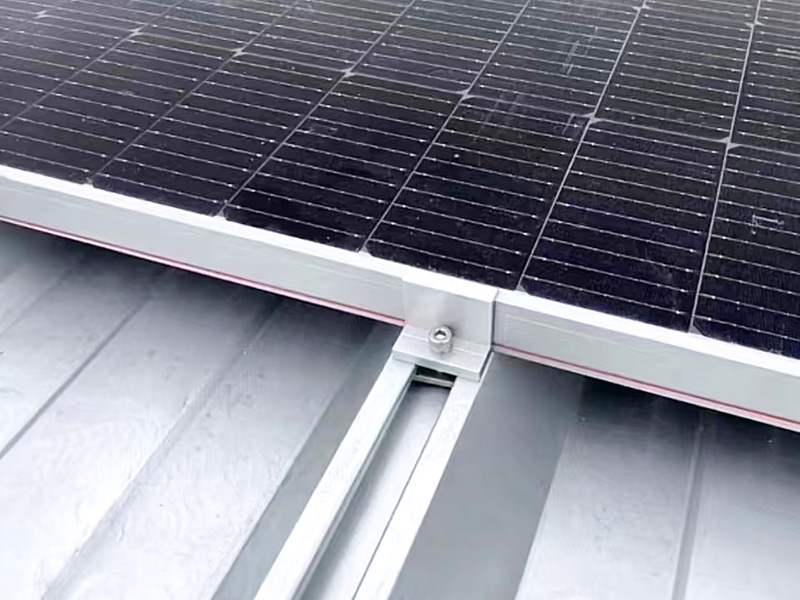

Snadná instalace: Hotové tašky lze instalovat na místě stejně jako tradiční kovové tašky, což výrazně zjednodušuje tradiční složitý proces „instalace držáků na střechu a následnou instalaci fotovoltaických panelů“, což šetří práci a čas.
Výrobní proces:
Odvíjení a vyrovnávání: Role z hliníkové slitiny se odvíjí a vyrovnává, aby se eliminovalo namáhání zvlněním a zajistil se vstup plochého materiálu do tvářecí části.
Vedení materiálu: Materiál je hladce a přesně přiváděn do tvářecí jednotky.

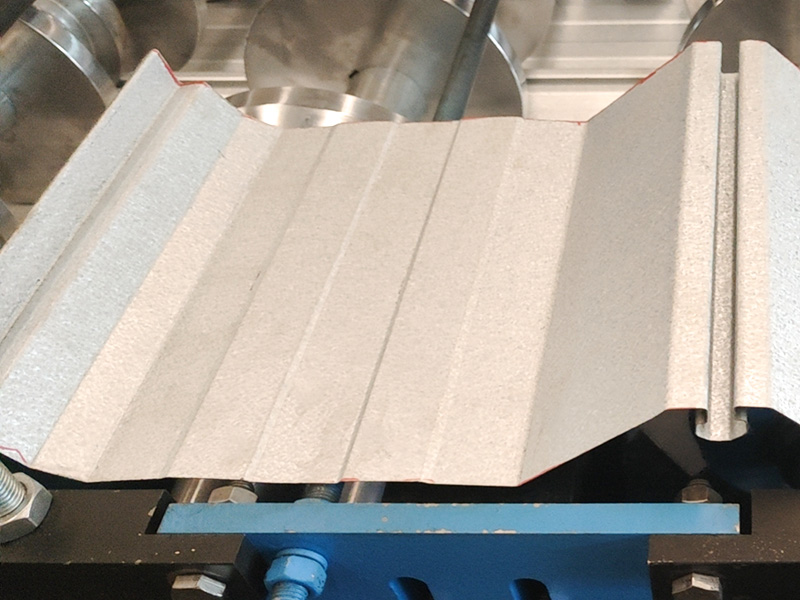

Kontinuální tvarování za studena: Materiál prochází několika sadami pečlivě uspořádaných tvarovacích válců. Každá sada válečků působí specifickou ohýbací silou na materiál a postupně jej tvaruje do konečného profilu dlaždice. Toto je hlavní součást zařízení.
Řezání/dimenzování: Průběžně tvarovaný dlaždicový materiál je přesně řezán na požadovanou délku. Běžně se používají hydraulické nůžky nebo servo nůžky.
Stohování/Sběr: Nařezané hotové fotovoltaické panely se automaticky úhledně skládají pro balení a přepravu.
| Technické parametry | ||
| Položka | Parametr | Poznámka |
| Základna stroje | Národní norma č.36 I-nosníková ocel | Celková svařovací struktura |
| Materiál válečku | Vysoce kvalitní 45# ocel | Jemné obrábění, kalené |
| Hlavní hřídel | φ75，45# Ocel | Jemné obrábění, kalené |
| Formování skupin | 20 | |
| Hlavní výkon motoru | 11 kW | |
| Způsob pohonu | Řetězový pohon | |
| Režim Cut-Off | Hydraulické vypínání | Výkon motoru hydraulické stanice je 4 kW |
| Řezaná čepel | Cr12MoV | Kalené, HRC58-62 |
| Odvíječ | Náklad 5 tun, S nakládací plošinou | Výkon motoru hydraulické stanice je 2,2 kW |
| Řídicí systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková délka výrobní linky | Kolem 20 metrů | |
| Hmotnost zařízení | Kolem 11 tun | |
| Tloušťka suroviny | 0,4-0,8 mm | Q235 galvanizovaná cívka |
| Rychlost výroby | 15 m-18/min | |
