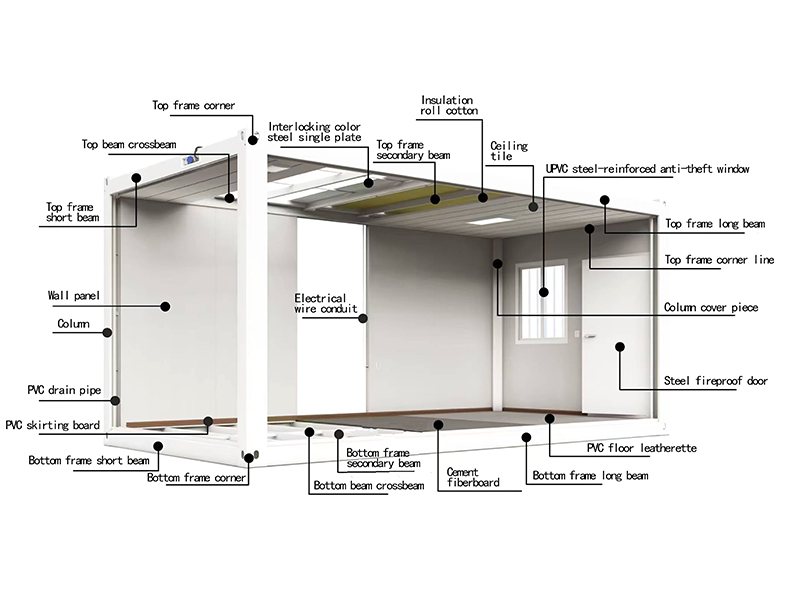

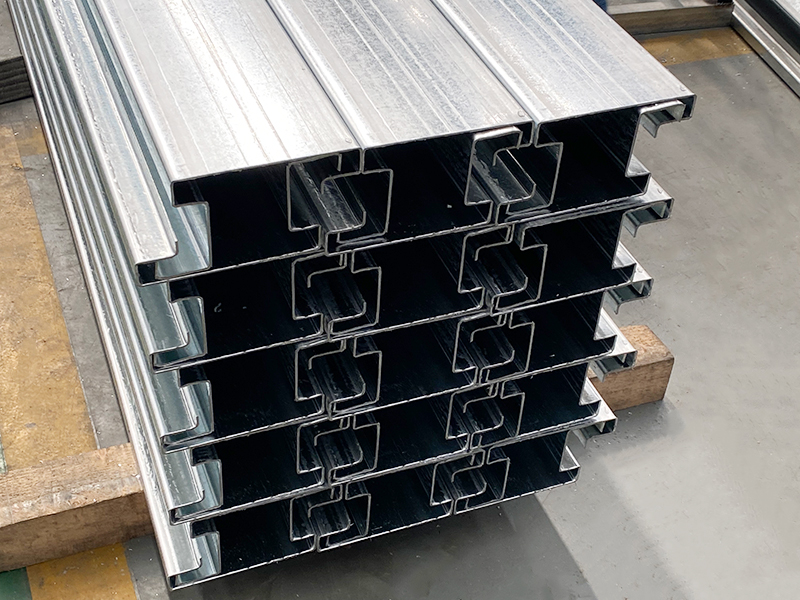

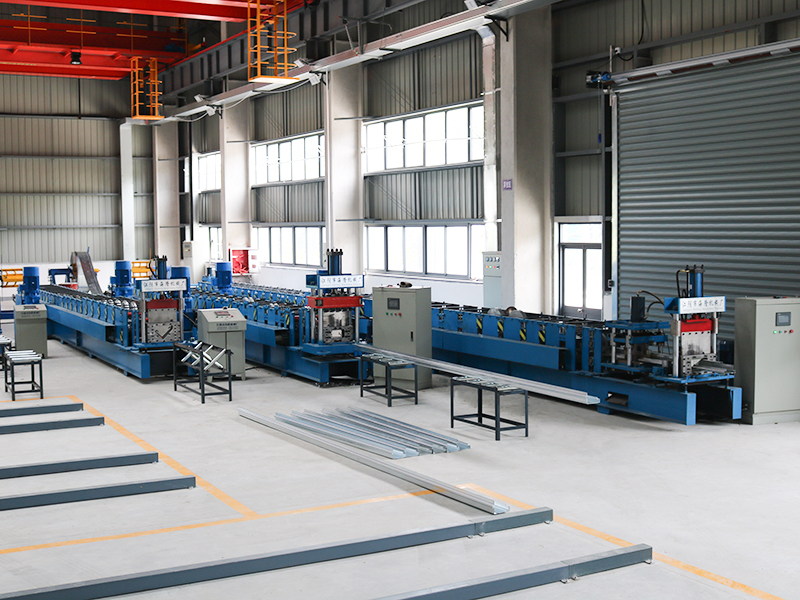

Stroj na tvarování horního nosníku kontejneru s plochým balením je speciálně přizpůsoben pro výrobu střešní konstrukce plochých kontejnerů. Prostřednictvím vysoce přesného odvalování a inteligentního řízení realizuje plně automatickou výrobu horního nosníku „ocelový závit dovnitř → profil ven“. Používá se speciálně pro kontinuální, efektivní a velkosériovou výrobu horního nosníku kontejnerových domů flatpack. Hraje klíčovou roli při výrobě modulárních budov, zajišťuje pevnost, přesnost a konzistenci horního nosníku. Společně se strojem na tvarování sloupců tvoří jádro výrobního systému skeletu kontejnerového domu s plochým balením a podporuje vývoj modulárních budov ve směru efektivity a standardizace.
Jiangyin Hailong Machinery Factory je Flatpack Container House Top Beam Roll Forming Machine Dodavatel v Číně. S více než 1200 vztahy se zákazníky obsluhujeme řadu průmyslových odvětví zakázkovým zařízením pro válcování profilů, dodáváme Flatpack Container House Top Beam Roll Forming Machine na prodej.
Hlavní výhody:
Vysoká účinnost: Nepřetržitá výroba, rychlost může dosáhnout více než deset metrů až desítky metrů za minutu, vhodná pro rozsáhlou poptávku.
Vysoká konzistence: Automatizovaná výroba zajišťuje, že velikost a tvar každého sloupce jsou přesně stejné a kvalita je stabilní.
Vysoké využití materiálu: Ve srovnání s lisováním nebo řezáním a svařováním neprodukuje válcování za studena téměř žádný odpad (kromě hlavy a patky).
Dobrá pevnost: Tvářením za studena dojde k určitému stupni zpevnění, což může zlepšit pevnost profilu.
Nízké náklady: Výroba ve velkém měřítku výrazně snižuje výrobní náklady na jednu kolonu.
Vysoký stupeň automatizace: Snižte manuální zásahy a snižte pracovní náročnost.
Hlavní komponenty
Odvíječ: Podepřete a rozložte ocelovou cívku.
Vyrovnávač: Odstraňte počáteční ohyb a zvlněný tvar ocelového svitku, abyste zajistili, že materiál vstupující do tvářecího stroje bude rovný.
Vodicí a podávací zařízení: Veďte ocelový pás tak, aby přesně vstoupil do prvního tvarovacího válce.

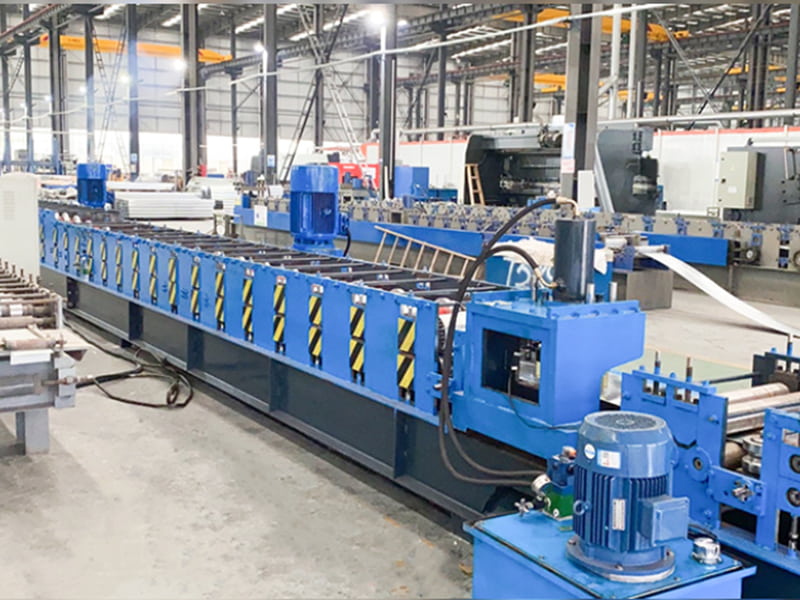

Hlavní stroj pro tváření za studena (jádro): Obsahuje více skupin (obvykle desítky skupin) rámů tvářecích válců. Válce uspořádané nahoru a dolů nebo vodorovně na každém rámu válce postupně ohýbají rovný ocelový pás do konečného průřezu.
Systém řezání velikosti: Když spojitý profil dosáhne přednastavené délky po tvarování, provede se vysoce přesné řezání (běžné metody zahrnují hydraulickou létající pilu, pneumatické děrování, servosledovací řezání atd.).
Vykládací/přijímací/stohovací zařízení: Shromažďujte, stohujte nebo přepravujte hotové výrobky po řezání.
Řídicí systém: Moderní zařízení obvykle používá PLC nebo CNC řízení k dosažení automatického provozu, nastavení parametrů, nastavení délky, diagnostiky poruch atd.
| Technické parametry | ||
| Položka | Parametr | Poznámka |
| Základna stroje | Národní norma No.50 I-Beam Steel | Celková svařovací struktura |
| Materiál válečku | Gr15SiMn | Vakuové kalení |
| Hlavní hřídel | φ90, 40Cr | Kalení a temperování |
| Formování skupin | 32 | |
| Hlavní výkon motoru | 30KW*2, Wannan | |
| Převodovka hlavního pohonu | K127 (K127 spirálová převodovka) | |
| Způsob pohonu | 1,5palcový dvouřetězový pohon | |
| Režim Cut-Off | Hydraulické vypínání | Výkon motoru hydraulické stanice je 11 kW |
| Odvíječ | Náklad 10 tun, s nakládací plošinou | Výkon motoru hydraulické stanice je 5,5 kW |
| Řídicí systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková délka výrobní linky | Kolem 30 metrů | |
| Hmotnost zařízení | Kolem 25 tun | |
| Tloušťka suroviny | 2,0 mm až 3,0 mm | Q235 galvanizovaná cívka |
| Šířka suroviny | 435 mm | |
| Rychlost výroby | Kolem 15 m/min | |
